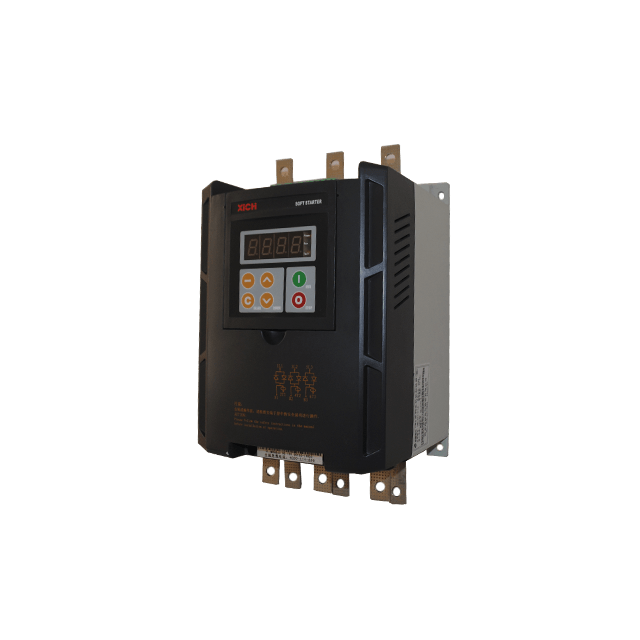

CMC-LX بداية لينة الجهد المنخفض

المحرك الناعم من سلسلة CMC-LX هو نوع جديد من أجهزة بدء التشغيل والحماية التي تجمع بين تكنولوجيا الطاقة الإلكترونية والمعالجات الدقيقة والتحكم الآلي.

✔بدء / إيقاف سلس للمحرك بدون خطوات ؛

✔تجنب الصدمات الميكانيكية والكهربائية التي تسببها طرق البدء التقليدية ؛

✔تقليل تيار البدء وقدرة توزيع الطاقة ؛

✔محول تيار داخلي متكامل.

توافر الحالة:


رسالتك سلة الاستفسارات

نموذج:
CMC-LX_ النوع الاقتصادي
مصدر التيار:
3 مراحل AC 380V ± 15٪
محرك قابل للتطبيق:
محرك السنجاب القفص AC غير المتزامن
قوة المحرك:
7.5 ~ 630 كيلو واط
طلب:
أحمال الأغراض العامة مثل المضخات والمراوح والضواغط وغيرها
تحميل:
CMC-LX Soft Starter Quick Reference Guide V1.1.pdf

خصائص بداية ناعمة للمحرك CMC-LX

1. SCR الزناد خوارزمية التحكم حلقة مغلقة

وظيفة التحكم في الحلقة المغلقة SCR ، مصممة للأحمال القياسية والثقيلة.يمكن للمستخدم تحديد بداية الحد الحالي وبدء منحدر الجهد وفقًا لحالة الحمل لتحقيق تأثير بدء متذبذب خالي من عزم الدوران.

2. دقة تحكم عالية

الاستخدام في الوقت الفعلي لوحدة المعالجة المركزية Cortex-M332-bit الأساسية لأداء التحكم المركزي ، بسرعة عالية ودقة عالية وقدرة قوية على مقاومة التداخل.

3. مظهر جميل

تحتوي الدائرة الرئيسية المحمية ببراءة اختراع على هيكل من ثلاثة في ستة أطراف ومحول تيار مدمج ، وهو مناسب للأسلاك والموثوقية العالية.

4. بروتوكول MODBUS-RTU القياسي

عند الطلب ، يمكن للمستخدم اختيار بروتوكول الاتصال MODBUS-RTU القياسي أو لا وفقًا لاحتياجات الموقع.

5. ميزات حماية متقدمة متكاملة

لديها وظائف حماية مثل فقدان طور الإدخال والإخراج ، والحمل الزائد ، والتيار الزائد ، وعدم توازن المرحلة الحالية ، ودرجة الحرارة الزائدة للثايرستور ، وما إلى ذلك ، لحماية المحرك والمعدات ذات الصلة.

6. مواد مقاومة للحريق

أقل من 90KW عبارة عن هيكل كامل من البلاستيك ، وهو مصنوع من مادة ABS المثبطة للهب.الغطاء العلوي لقسم الطاقة 90KW وما فوق عبارة عن هيكل غلاف بلاستيكي ، والإطار الرئيسي مصنوع من مادة صفائح الألمنيوم والزنك ، والتي تتميز بمقاومة الحرارة ومقاومة التآكل.

7. لوحة متحركة

يمكن نقل اللوحة إلى سطح تشغيل المعدات من خلال واجهة الآلة للتحكم عن بعد ، وهو مناسب للاستخدام في الموقع.

8. سهولة الصيانة

يقوم نظام تشفير إشارة المراقبة المكون من 4 أرقام رقمية بمراقبة ظروف عمل معدات النظام على مدار 24 ساعة في اليوم ، ويوفر تشخيصًا سريعًا للأعطال في نفس الوقت.

المعلمات الفنية لبادئ التشغيل الناعم CMC-LX

قوة التحكم	خارجي: AC110V-10٪ to 220V + 15٪، 50 / 60Hz
قوة التحكم	مدمج: مزود طاقة تحكم داخلي متكامل ، لا يحتاج إلى خارجي
ثلاث مراحل امدادات الطاقة	الأسلاك القياسية AC380V ± 15٪ أسلاك دلتا الداخلية AC380V ± 15٪
العملة الرمزية	18 أ - 1200 أ, 23 القيم المصنفة في المجموع
محرك قابل للتطبيق	قفص السنجاب العادي AC محرك غير متزامن
ابدأ وضع المنحدر	بداية منحدر الجهد وبدء المنحدر الحالي
وضع التوقف	توقف مجاني وتوقف ناعم
المدخلات المنطقية	مقاومة 1.8 كيلو أوم ، مصدر طاقة + 24 فولت
تردد البدء	يمكن بدء التشغيل بشكل متكرر أو نادر الحدوث ، يوصى بعدم تجاوز عدد الشركات الناشئة في الساعة 10 مرات
وظيفة الحماية	فشل المرحلة ، التيار الزائد ، ماس كهربائى ، حماية SCR ، ارتفاع درجة الحرارة ، عدم توازن المرحلة الحالية ، الأسلاك والخطأ الداخلي
مستوى الحماية	IP00 ، IP20
نوع التبريد	التبريد الطبيعي أو تبريد الهواء القسري
نوع التثبيت	معلقة على الحائط
طريقة الاتصال	RS485 (اختياري)
حالة بيئية	عندما يكون ارتفاع سطح البحر أعلى من 2000 متر ، يجب استخدام بادئ التشغيل الناعم للاستخدام. درجة الحرارة المحيطة: -25 ~ + 45 درجة مئوية الرطوبة النسبية: أقل من 95٪ (20 درجة مئوية ± 5 درجة مئوية) خالية من الغازات القابلة للاشتعال والمتفجرة والمسببة للتآكل أو الغبار الموصل تركيب داخلي ، تهوية جيدة ، اهتزاز أقل من 0.5 جرام

اختيار طراز CMC-LX Soft Starter

العنصر	التصنيف الحالي (أ)	380 فولت
العنصر	التصنيف الحالي (أ)	القوة المكيفة (كيلوواط)	البعد (مم)
1	18	7.5	F005 320 * 172 * 172
2	24	11
3	30	15
4	39	18.5
5	45	22
6	60	30
7	76	37
8	90	45
9	110	55
10	150	75
11	180	90	F006 474 * 285 * 235
12	218	110
13	260	132
14	320	160
15	370	185
16	440	220	F007 512 * 320 * 235
17	500	250
18	560	280
19	630	315
20	780	400	F008 652 * 400 * 235
21	920	470
22	1000	530
23	1200	630

أبعاد CMC-LX Soft Starter (الوحدة: مم ، 380 فولت)

نموذج	رقم الهيكل	G	H	I	K	L	M	A	B	C	D	الوزن الإجمالي (كلغ)
CMC-008-075 / 3-LX	F005	172	320	172	156	240	6	54	35	72	55	5.1
CMC-090-185 / 3-LX	F006	285	474	235	230	390	9	85	61	101	39	19.9
CMC-220-315 / 3-LX	F007	320	512	235	270	415	9	97.5	60	101	39	25.8
CMC-400-630 / 3-LX	F008	400	652	235	330	500	9	120	57	101	39	51.5

تشاينا سوفت ستارت AC-XiChiElectric مضخة Soft Starter للبيع- XiChiElectric

كيف تطلب 3 مراحل المحرك لينة كاتب

عند تقديم طلب ، يرجى إبلاغ المورد بنموذج المنتج والمواصفات وظروف التحميل وشروط الاستخدام من أجل تحديد المنتج بشكل صحيح.
يشتمل التكوين القياسي للمبتدئين الناعم على محول تيار ، ولا يحتاج المستخدمون إلى توصيل محول تيار خارجي.
للمستخدمين الذين لديهم متطلبات خاصة لهذا المنتج ، يرجى التوضيح للمورد عند الطلب ، وسوف نقدم خدمات مثالية
