محرك بداية ناعم لـ 3 مراحل AC380V 7.5-630kW محركات غير متزامنة

✔ تقليل تيار بدء تشغيل المحرك ؛
✔ تقليل إجهاد بدء تشغيل المحرك وإطالة عمر المعدات ؛
✔ بدء سلس وتوقف للقضاء على الارتفاع المفاجئ ومطرقة المياه
أوضاع بدء مختلفة ، ضبط ذاتي للتيار والجهد ، لأحمال مختلفة ؛
✔ وظيفة حماية مثالية لضمان سلامة المحرك والمعدات.

توافر الحالة:


رسالتك سلة الاستفسارات

نموذج:
CMC-HX_Smart Type
مصدر التيار:
3 مراحل AC 380V ± 15٪ (أسلاك دلتا القياسية والداخلية)
محرك قابل للتطبيق:
قفص السنجاب العادي AC محرك غير متزامن
قوة المحرك:
7.5 ~ 630 كيلو واط
طلب:
نموذج عالمي ، مناسب على نطاق واسع لمختلف الأحمال الميكانيكية.تستخدم عادة للمراوح والمضخات والضواغط وما إلى ذلك.

وصف المنتج

الخصائص التقنية لبادئ التشغيل الناعم CMC-HX

1. وظيفة التحكم في الثايرستور ذات الحلقة المغلقة ، مصممة للأحمال القياسية والأحمال الثقيلة.

2. عشرة أنواع من الأحمال مضمنة في معلمات المنتج لاختيار المستخدم.

(مضخة طرد مركزي ، مضخة هيدروليكية ، مروحة محورية ، مروحة طرد مركزي ، آلة سير ، ضاغط ، كسارة ، خلاط ، مطحنة كروية ، دافع)

3. اتصالات Modbus RTU هي المعيار.وحدة اتصالات Ethernet / GPRS اختيارية ، ملائمة للمستخدمين للاتصال بالتحكم في الشبكة ، وتحسين مستوى الأتمتة وموثوقية النظام

4. تردد الطاقة 50 / 60Hz وظيفة التكيف الذاتي ، مريحة للمستخدمين للاستخدام.

5. قوي ضد التدخل.يتم عزل جميع إشارات التحكم الخارجية بواسطة الكهروضوئية ، وإعداد مستويات مختلفة من الضوضاء للتكيف مع الاستخدام في البيئات الصناعية.

6. مع مجموعتين من المعلمات الأساسية ، يمكنها التحكم في محركي طاقة مختلفين على التوالي.

7. لوحة التشغيل يمكن قيادتها من خلال واجهة الجسم لتحقيق التشغيل عن بعد.

8. يمكن تسجيل خطأ 10 مرات.من السهل العثور على سبب الفشل.

9. العملية الكاملة لاكتشاف معلمات التيار والحمل ، مع وظائف حماية الحواسيب الصغيرة مثل التيار الزائد ، والحمل الزائد ، والحمل الزائد ، والسخونة الزائدة ، وانقطاع الطور ، والدائرة القصيرة ، وعدم توازن التيار ثلاثي الأطوار ، واكتشاف تسلسل الطور ، وخطأ التردد ، إلخ.

10. جميع المواد المقاومة للحرارة.ABS مثبطات اللهب ومعالجة المواد المطلية بالزنك ، مقاومة للحرارة ، مقاومة للتآكل.

11. 4 ~ 20mA أو 0 ~ 20mA وظيفة خرج إشارة تناظرية قياسية

12. لوحة عرض LCD

معلمات المنتج

قوة التحكم	AC110V إلى AC220V + 15٪ ، 50 / 60Hz
ثلاث مراحل السلطة	معيار الأسلاك AC380V ± 15٪ أسلاك دلتا الداخلية AC380V ± 15٪
العملة الرمزية	18A ~ 1200A ، 22 قيمة مصنفة في المجموع
محرك قابل للتطبيق	قفص السنجاب العادي AC محرك غير متزامن
وضع البدء	منحنى الجهد الأسي ； منحنى الجهد الخطي ； المنحنى الأسي الحالي ； المنحنى الخطي الحالي.
وضع التوقف	توقف مجاني ، توقف ناعم ، توقف المضخة ، الفرامل
المدخلات المنطقية	مقاومة 1.8 كيلو أوم ، مصدر طاقة + 24 فولت
تردد البدء	يمكن بدء التشغيل بشكل متكرر أو نادر الحدوث ، يوصى بألا يتجاوز عدد الشركات الناشئة في الساعة 10 مرات
وظيفة الحماية	التيار الزائد ، التحميل الزائد ، الحمولة الناقصة ، السخونة الزائدة ، فشل الطور ، عدم توازن التيار ثلاثي الأطوار ، كشف تسلسل الطور ، ارتفاع درجة حرارة المحرك وخطأ التردد ، إلخ.
مستوى الحماية	IP00 ، IP20
نوع التبريد	التبريد الطبيعي أو تبريد الهواء القسري
نوع التثبيت	التثبيت الرأسي المثبت على الحائط
بيئة التثبيت	عندما يكون ارتفاع سطح البحر أعلى من 2000 متر ، يجب استخدام بادئ التشغيل الناعم للاستخدام. درجة الحرارة المحيطة: -25 ~ + 45 درجة مئوية الرطوبة النسبية: أقل من 95٪ (20 درجة مئوية ± 5 درجة مئوية) خالية من الغازات القابلة للاشتعال والمتفجرة والمسببة للتآكل أو الغبار الموصل. تركيب داخلي ، تهوية جيدة ، اهتزاز أقل من 0.5 جرام

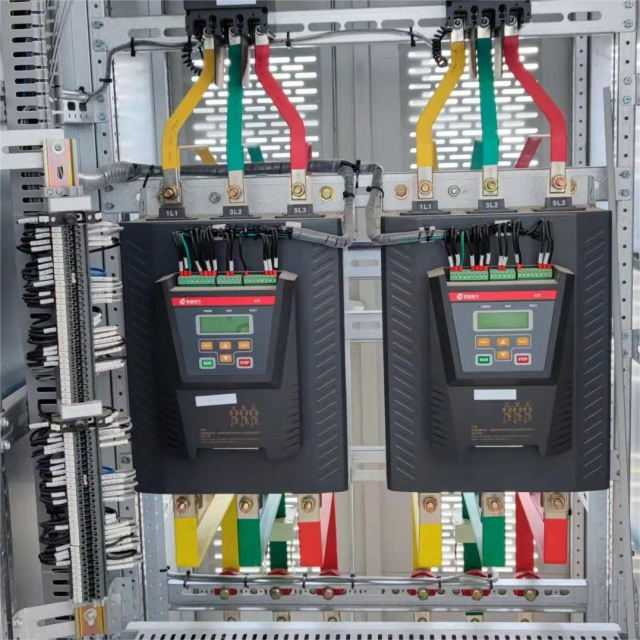

تعليمات الأسلاك المبتدئة الناعمة

موصلات	تعليمات الأسلاك
1L1 ، 3L2 ، 5 ل 3	قم بتوصيل طاقة التيار المتردد ثلاثية الطور ، وتجاوز الموصل
2T1 ، 4T2 ، 6T3	توصيل محرك غير متزامن ثلاثي الأطوار
B1 ، B2 ، B3	توصيل موصل الالتفافية

مواصفات نموذج CMC-HX

Aمرقع محرك قوة (كو)	نموذج بادئ التشغيل الناعم	التصنيف الحالي (A)	Dimensions	الوزن الإجمالي (كجم)
7.5	CMC-008/3-HX	18	172 * 320 * 172	4.5
11	CMC-011/3-HX	24
15	CMC-015/3-HX	30
18.5	CMC-018/3-HX	39
22	CMC-022/3-HX	45
30	CMC-030/3-HX	60		4.7
37	CMC-037/3-HX	76
45	CMC-045/3-HX	90
55	CMC-055/3-HX	110		5.1
75	CMC-075/3-HX	150		5.1
90	CMC-090/3-HX	180	285 * 474 * 235	20.6
110	CMC-110/3-HX	218
132	CMC-132/3-HX	260
160	CMC-160/3-HX	320
185	CMC-185/3-HX	370
220	CMC-220/3-HX	440	320 * 512 * 235	25.6
250	CMC-250/3-HX	500
280	CMC-280/3-HX	560
315	CMC-315/3-HX	630
400	CMC-400/3-HX	780	400 * 647 * 235	37.6
470	CMC-470/3-HX	920
530	CMC-530/3-HX	1000

كيف تطلب

لتقديم طلب ، يرجى تقديم نموذج المنتج والمواصفات والحمل وحالة التطبيق إلى المورد الخاص بك ؛

ملاحظة خاصة: إذا احتاج العميل إلى وضع صندوق لوحة المفاتيح خارجيًا ، فمن الضروري طلب ملحقات التثبيت من الشركة المصنعة.عندما يتم وضع صندوق لوحة المفاتيح خارجيًا ، فإنه يحتاج إلى قفل تركيبات التثبيت الخاصة بصندوق لوحة المفاتيح الخارجية على لوحة الباب بحجم فتحة يبلغ 115.5 (ارتفاع) * 104.2 (عرض).للحصول على خطوات التثبيت المحددة ، يرجى الرجوع إلى دليلنا المرجعي.
