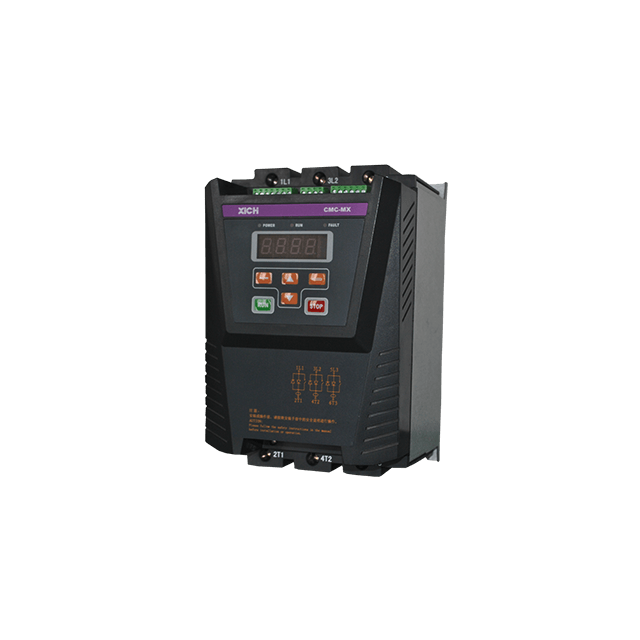

XiCHi-MX Compact Soft Starter مع تجاوز مدمج
XiChi
3 مراحل AC 380V (الأسلاك القياسية) ، AC380V ± 30٪ (أسلاك دلتا الداخلية)
قفص السنجاب العادي AC محرك غير متزامن
7.5 ~ 280 كيلو واط
نموذج للأغراض العامة ، مناسب على نطاق واسع للأحمال الميكانيكية الشائعة.تستخدم عادة للمراوح والمضخات والضواغط وما إلى ذلك.
يعد المحرك الناعم CMC-MX نوعًا جديدًا من أجهزة بدء التشغيل والحماية من أجل بدء التشغيل السلس والإيقاف السلس لمحركات قفص السنجاب القياسية.يجمع المنتج بين تقنية الطاقة الإلكترونية والمعالج الدقيق والتحكم الآلي.
يمكنه بدء / إيقاف المحرك بسلاسة دون خطوات ، وتجنب الصدمات الميكانيكية والكهربائية الناتجة عن طرق التشغيل التقليدية مثل البدء المباشر ، وبدء التشغيل بنجمة / دلتا ، وبدء فك الضغط التلقائي.تقليل بدء التشغيل الحالي وقدرة توزيع الطاقة بشكل فعال وتقليل الاستثمار.
يدمج المبدئ الناعم CMC-MX المحول الحالي وتجاوز الموصل بالداخل ، ولا يحتاج المستخدمون إلى تجهيزه بشكل إضافي.
1. طرق بدء مختلفة
يمكن للمستخدمين تحديد بداية الحد الحالي ، وبدء منحدر الجهد ، ويمكنهم تطبيق بدء التشغيل القابل للبرمجة وبدء الحد الحالي في كل وضع لتلبية احتياجات الموقع وتحقيق تأثير بداية جيد.
2. موثوقية عالية
يقوم المعالج الدقيق بمعالجة الإشارات رقميًا في نظام التحكم ، متجنبًا التعديل المفرط للدائرة التناظرية في الماضي ، وذلك للحصول على دقة وسرعة تنفيذ جيدة.
3. أداء مضاد للتدخل قوي
يتم عزل جميع إشارات التحكم الخارجية بصريًا ، ويتم ضبط مستويات مختلفة من الضوضاء المضادة للتكيف للاستخدام في البيئات الصناعية.
4. سهولة التعديل
يحتوي نظام التحكم على مجموعة واسعة من التطبيقات ، وتعديل الوضع بسيط وسهل الملاحظة ، ويمكن استخدام خيارات وظيفية متنوعة لمطابقة كائنات التحكم المختلفة.
5. الهيكل الأمثل
يعد تصميم الهيكل الداخلي المدمج مناسبًا بشكل خاص للمستخدمين للاندماج في النظام الحالي ، مما يوفر تكلفة المحولات الحالية وتجاوز الموصلات للمستخدمين.
6. التكيف الذاتي لتردد الطاقة
تردد الطاقة 50/60 هرتز وظيفة التكيف ، مريحة للمستخدمين.
7. الإخراج التناظرية
4-20mA وظيفة الإخراج الحالية ، سهلة الاستخدام.
8. وظيفة الاتصالات MODBUS-RTU المتقدمة
أثناء اتصال الشبكة ، يمكن توصيل 32 جهازًا.يمكن للمستخدمين تحقيق الغرض من الاتصال التلقائي عن طريق ضبط معدل البث بالباود وعنوان الاتصال.نطاق إعداد عنوان الاتصال هو 1-32 ، والقيمة الافتراضية للمصنع هي 1. نطاق إعداد سرعة البث بالباود هو: 0 ، 2400 ؛1 ، 4800 ؛2 ، 9600 ؛3 ، 19200 ؛قيمة المصنع 2 (9600).
9. حماية مثالية
مجموعة متنوعة من وظائف حماية المحرك (مثل التيار الزائد ، وفقدان طور الإدخال والإخراج ، ودائرة قصر الثايرستور ، والحماية من الحرارة الزائدة ، واكتشاف التسرب ، والحمل الحراري الزائد الإلكتروني ، وخطأ الموصل الداخلي ، وعدم توازن المرحلة الحالية ، وما إلى ذلك).
10. سهولة الصيانة
يقوم نظام تشفير إشارة المراقبة المكون من 4 أرقام رقمية بمراقبة ظروف عمل معدات النظام على مدار 24 ساعة في اليوم ، ويوفر تشخيصًا سريعًا للأعطال في نفس الوقت.
تقييم الجهد امدادات التحكم | AC110V - 220V ± 15٪ ، 50/60 هرتز |
جهد التشغيل المقدر | الأسلاك القياسية: AC380V ؛ أسلاك دلتا الداخلية AC380V ± 30٪ |
التصنيف الحالي | 18 أ - 560 أ، 18 قيمًا مصنفة في المجموع |
نوع المحرك المطبق | قفص السنجاب العادي AC محرك غير متزامن |
ابدأ وضع المنحدر | بداية منحدر الجهد وبدء المنحدر الحالي |
وضع التوقف | توقف مجاني وتوقف ناعم |
المدخلات المنطقية | مقاومة 1.8 كيلو أوم ، مصدر طاقة + 24 فولت |
تردد البدء | البدء المتكرر أو غير المتكرر ، ينصح بالبدء لا تتجاوز 10 مرات بعضها البعض |
وظيفة الحماية | فشل المرحلة ، التيار الزائد ، ماس كهربائى ، SCR الحماية ، الحرارة الزائدة ، عدم توازن المرحلة الحالية ، الأسلاك والخطأ الداخلي |
مستوى الحماية | IP00 ، IP20 |
نوع التبريد | التبريد الطبيعي أو تبريد الهواء القسري |
نوع التثبيت | معلقة على الحائط |
حالة بيئية | عندما يكون ارتفاع سطح البحر أعلى من 2000 متر ، يجب استخدام بادئ التشغيل الناعم للاستخدام. درجة الحرارة المحيطة: -25- + 45 درجة مئوية الرطوبة النسبية: أقل من 95٪ (20 درجة مئوية ± 5 درجة مئوية) خالية من الغازات القابلة للاشتعال والمتفجرة والمسببة للتآكل أو الغبار الموصل. التهوية الجيدة للتركيب الداخلي والاهتزاز أقل من 0.5 جرام |
| نوع التصميم | |
|---|---|
Designation (أي CMC-015/3-MX) | وصف |
| CMC | كود المنتج XiChi |
| 015 | قوة المحرك المتكيف 015 = 15 كيلو وات |
| 3 | الجهد التشغيلي 3 = 380 فولت |
| MX | لينة سلسلة رمز بداية |
| العنصر | التصنيف الحالي (أ) | 380 فولت | |
قوة المحرك المعدلة (كيلوواط) | الأبعاد (مم) & الوزن الإجمالي (كجم) | ||
1 | 18 | 7.5 | 173 * 275 * 192 6.3 كجم |
| 2 | 24 | 11 | |
| 3 | 30 | 15 | |
| 4 | 39 | 18.5 | |
| 5 | 45 | 22 | |
| 6 | 60 | 30 | |
| 7 | 76 | 37 | |
| 8 | 90 | 45 | |
| 9 | 110 | 55 | |
| 10 | 150 | 75 | 285 * 450 * 305 25 كجم |
| 11 | 180 | 90 | |
| 12 | 218 | 110 | |
| 13 | 260 | 132 | |
| 14 | 320 | 160 | |
| 15 | 370 | 185 | 320 * 523 * 330 31.5 كجم |
| 16 | 440 | 220 | |
| 17 | 500 | 250 | |
| 18 | 560 | 280 | |
 |  |  |
| 55 كيلو واط وأقل | 75 كيلو واط - 160 كيلو واط | 185 كيلو واط - 280 كيلو واط |
| نموذج | G | H | I | K | L | M | E | D | أ / ب / ج |
| CMC-008-55 | 173 | 275 | 192 | 133 | 250 | 7 | 90 | 86 | 50 |
| CMC-075-160 | 285 | 450 | 305 | 230 | 390 | 9 | 170 | 158 | 50 |
| CMC-185-280 | 320 | 523 | 330 | 270 | 415 | 9 | 195 | 158 | 50 |
عند تقديم طلب ، يرجى إبلاغ المورد بنموذج المنتج والمواصفات وظروف التحميل وشروط الاستخدام من أجل تحديد المنتج بشكل صحيح.
يشتمل التكوين القياسي للمبتدئين الناعم على محول تيار ، ولا يحتاج المستخدمون إلى توصيل محول تيار خارجي.
للمستخدمين الذين لديهم متطلبات خاصة لهذا المنتج ، يرجى التوضيح للمورد عند الطلب ، وسوف نقدم خدمات مثالية.
