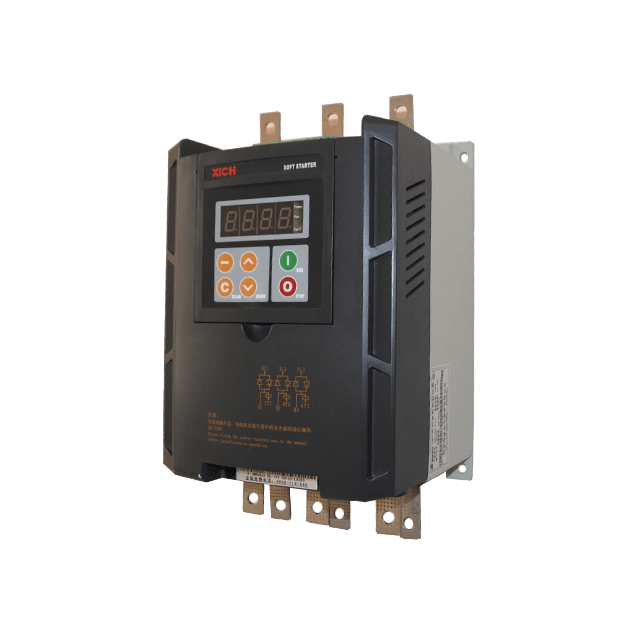

CMC-LX
3 مراحل AC 380V ± 15٪ (أسلاك دلتا القياسية والداخلية)
قفص السنجاب العادي AC محرك غير متزامن
7.5 ~ 630 كيلو واط
نموذج عالمي ، مناسب على نطاق واسع لمختلف الأحمال الميكانيكية.تستخدم عادة للمراوح والمضخات والضواغط وما إلى ذلك.
| قوة التحكم | خارجي | AC110V-10٪ إلى AC220V + 15٪ ، 50 / 60Hz |
| مدمج | مزود طاقة تحكم داخلي متكامل ، لا يحتاج إلى خارجي | |
| 3 مراحل امدادات الطاقة | اساسي الأسلاك AC380V ± 15٪ دلتا داخلية الأسلاك AC380V ± 15٪ | |
| العملة الرمزية | 18A ~ 1200 أمبير، 23 قيمًا مصنفة في المجموع | |
| محرك قابل للتطبيق | قفص السنجاب العادي AC محرك غير متزامن | |
| وضع البدء | بداية منحدر الجهد ، بداية المنحدر الحالي | |
| وضع التوقف | توقف مجاني ، توقف ناعم | |
| وظيفة الحماية | فقدان المرحلة ، التيار الزائد ، حماية SCR ، ارتفاع درجة الحرارة ، عدم توازن المرحلة الحالية | |
| تردد البدء | يمكن بدء التشغيل بشكل متكرر أو غير متكرر ، فمن المستحسن أن يكون عدد الشركات الناشئة في الساعة لا تتجاوز 10 مرات | |
| المدخلات المنطقية | مقاومة 1.8 كيلو أوم ، مصدر طاقة + 24 فولت | |
| نوع التبريد | التبريد الطبيعي أو تبريد الهواء القسري | |
| IP | IP00 ، IP20 | |
| نوع التثبيت | معلقة على الحائط | |
| طريقة الاتصال | RS485 اختياري） | |
| حالة بيئية | عندما يكون ارتفاع سطح البحر أعلى من 2000 متر ، يجب استخدام بادئ التشغيل الناعم للاستخدام درجة الحرارة المحيطة: -25 ~ + 45 درجة مئوية الرطوبة النسبية: أقل من 95٪ (20 درجة مئوية ± 5 درجة مئوية) خالية من الغازات القابلة للاشتعال والمتفجرة والمسببة للتآكل أو الغبار الموصل. تركيب داخلي ، تهوية جيدة ، اهتزاز أقل من 0.5 جرام. | |
CMC-***/ 3-ال اكس-■
*** - قوة المحرك المعدلة.على سبيل المثال ، 090 تعني 90 كيلو واط
■ - طريقة الاتصال.0 يعني لا شيء ؛1 يعني RS485
الملحقات الموضحة في الجدول أدناه هي للاشارة فقط.
قوة المحرك المعدلة (كيلوواط) | نموذج بادئ التشغيل الناعم | التصنيف الحالي (A) | نموذج من تجاوز المقاولين | حجم الخط الأساسي (خط النحاس) |
|---|---|---|---|---|
| 7.5 | CMC-008/3-LX | 18 | CJX4-25 | 4 ملم2 |
| 11 | CMC-011/3-LX | 24 | CJX4 - 32 | 6 ملم2 |
| 15 | CMC-015/3-LX | 30 | CJX4 - 32 | 10 ملم2 |
| 18.5 | CMC-018/3-LX | 39 | CJX4-40 | 10 ملم2 |
| 22 | CMC-022/3-LX | 45 | CJX4-50 | 16 ملم2 |
| 30 | CMC-030/3-LX | 60 | (كجكس 4-63) | 25 ملم2 |
| 37 | CMC-037/3-LX | 76 | CJX4-80 | 35 ملم2 |
| 45 | CMC-045/3-LX | 90 | CJX4-95 | 35 ملم2 |
| 55 | CMC-055/3-LX | 110 | CJX4-115F | 35 ملم2 |
| 75 | CMC-075/3-LX | 150 | (كجكس4-150 ف) | 50 ملم2 |
| 90 | CMC-090/3-LX | 180 | CJX4-185F | 30 × 4 بار نحاسي |
| 110 | CMC-110/3-LX | 218 | CJX4-225F | 30 × 4 بار نحاسي |
| 132 | CMC-132/3-LX | 260 | CJX4-265F | 30 × 4 بار نحاسي |
| 160 | CMC-160/3-LX | 320 | CJX4-330F | 30 × 4 بار نحاسي |
| 185 | CMC-185/3-LX | 370 | CJX4-400F | 30 × 4 بار نحاسي |
| 220 | CMC-220/3-LX | 440 | CJX4-500F | 40 × 5 بار نحاسي |
| 250 | CMC-250/3-LX | 500 | CJX4-500F | 40 × 5 بار نحاسي |
| 280 | CMC-280/3-LX | 560 | CJX4-630F | 40 × 5 بار نحاسي |
| 315 | CMC-315/3-LX | 630 | CJX4-630F | 40 × 5 بار نحاسي |
| 400 | CMC-400/3-LX | 780 | JWCJ20-800 | 50 × 8 بار نحاسي |
| 470 | CMC-470/3-LX | 920 | JWCJ20-1000 | 50 × 8 بار نحاسي |
| 530 | CMC-530/3-LX | 1000 | CKJ7-1600A / 1140 فولت | 50 × 8 بار نحاسي |
| 630 | CMC-630/3-LX | 1200 | CJX4-25 | 50 × 8 بار نحاسي |
لتقديم طلب ، يرجى تقديم نموذج المنتج والمواصفات وحالة التحميل والتطبيق.
ملاحظة خاصة:
إذا احتاج العميل إلى وضع صندوق لوحة المفاتيح خارجيًا ، فمن الضروري طلب ملحقات التثبيت من الشركة المصنعة.عندما يتم وضع صندوق لوحة المفاتيح خارجيًا ، فإنه يحتاج إلى قفل تركيبات التثبيت الخاصة بصندوق لوحة المفاتيح الخارجية على لوحة الباب بحجم فتحة يبلغ 115.5 (ارتفاع) * 104.2 (عرض).لخطوات التثبيت المحددة ، يرجى الرجوع إلى
CMC-LX Soft Starter الدليل المرجعي السريع V1.1.pdf.
Soft Starter عبارة عن جهاز تحكم في المحرك يدمج التشغيل الناعم للمحرك والتوقف الناعم ووظائف الحماية المختلفة.يتم توصيله في سلسلة بين مصدر الطاقة والمحرك المتحكم فيه.
عند استخدام المبدئ الناعم لبدء تشغيل المحرك ، يزداد جهد خرج الثايرستور تدريجياً ، ويتسارع المحرك تدريجياً حتى يتم تشغيل الثايرستور بالكامل ، ويعمل المحرك على الخصائص الميكانيكية للجهد المقنن لتحقيق بدء سلس ، تقليل تيار البدء ، وتجنب بدء التعثر الحالي الزائد.
عندما يصل المحرك إلى السرعة المقدرة ، تنتهي عملية البدء.يستبدل المبدئ الناعم تلقائيًا الثايرستور الذي أكمل المهمة بموصل جانبي ، ويوفر الجهد المقنن للتشغيل العادي للمحرك لتقليل فقد حرارة الثايرستور ، وإطالة عمر خدمة المبدئ الناعم ، وتحسين كفاءته التشغيلية ، ومنع شبكة الكهرباء من التلوث التوافقي.
يوفر المبدئ الناعم أيضًا وظيفة توقف ناعمة.التوقف الناعم هو عكس عملية البداية الناعمة.ينخفض الجهد تدريجياً وتنخفض السرعة تدريجياً إلى الصفر لتجنب صدمة عزم الدوران الناتجة عن التوقف الحر.
| قوة التحكم | خارجي | AC110V-10٪ إلى AC220V + 15٪ ، 50 / 60Hz |
| مدمج | مزود طاقة تحكم داخلي متكامل ، لا يحتاج إلى خارجي | |
| 3 مراحل امدادات الطاقة | اساسي الأسلاك AC380V ± 15٪ دلتا داخلية الأسلاك AC380V ± 15٪ | |
| العملة الرمزية | 18A ~ 1200 أمبير، 23 قيمًا مصنفة في المجموع | |
| محرك قابل للتطبيق | قفص السنجاب العادي AC محرك غير متزامن | |
| وضع البدء | بداية منحدر الجهد ، بداية المنحدر الحالي | |
| وضع التوقف | توقف مجاني ، توقف ناعم | |
| وظيفة الحماية | فقدان المرحلة ، التيار الزائد ، حماية SCR ، ارتفاع درجة الحرارة ، عدم توازن المرحلة الحالية | |
| تردد البدء | يمكن بدء التشغيل بشكل متكرر أو غير متكرر ، فمن المستحسن أن يكون عدد الشركات الناشئة في الساعة لا تتجاوز 10 مرات | |
| المدخلات المنطقية | مقاومة 1.8 كيلو أوم ، مصدر طاقة + 24 فولت | |
| نوع التبريد | التبريد الطبيعي أو تبريد الهواء القسري | |
| IP | IP00 ، IP20 | |
| نوع التثبيت | معلقة على الحائط | |
| طريقة الاتصال | RS485 اختياري） | |
| حالة بيئية | عندما يكون ارتفاع سطح البحر أعلى من 2000 متر ، يجب استخدام بادئ التشغيل الناعم للاستخدام درجة الحرارة المحيطة: -25 ~ + 45 درجة مئوية الرطوبة النسبية: أقل من 95٪ (20 درجة مئوية ± 5 درجة مئوية) خالية من الغازات القابلة للاشتعال والمتفجرة والمسببة للتآكل أو الغبار الموصل. تركيب داخلي ، تهوية جيدة ، اهتزاز أقل من 0.5 جرام. | |
CMC-***/ 3-ال اكس-■
*** - قوة المحرك المعدلة.على سبيل المثال ، 090 تعني 90 كيلو واط
■ - طريقة الاتصال.0 يعني لا شيء ؛1 يعني RS485
الملحقات الموضحة في الجدول أدناه هي للاشارة فقط.
قوة المحرك المعدلة (كيلوواط) | نموذج بادئ التشغيل الناعم | التصنيف الحالي (A) | نموذج من تجاوز المقاولين | حجم الخط الأساسي (خط النحاس) |
|---|---|---|---|---|
| 7.5 | CMC-008/3-LX | 18 | CJX4-25 | 4 ملم2 |
| 11 | CMC-011/3-LX | 24 | CJX4 - 32 | 6 ملم2 |
| 15 | CMC-015/3-LX | 30 | CJX4 - 32 | 10 ملم2 |
| 18.5 | CMC-018/3-LX | 39 | CJX4-40 | 10 ملم2 |
| 22 | CMC-022/3-LX | 45 | CJX4-50 | 16 ملم2 |
| 30 | CMC-030/3-LX | 60 | (كجكس 4-63) | 25 ملم2 |
| 37 | CMC-037/3-LX | 76 | CJX4-80 | 35 ملم2 |
| 45 | CMC-045/3-LX | 90 | CJX4-95 | 35 ملم2 |
| 55 | CMC-055/3-LX | 110 | CJX4-115F | 35 ملم2 |
| 75 | CMC-075/3-LX | 150 | (كجكس4-150 ف) | 50 ملم2 |
| 90 | CMC-090/3-LX | 180 | CJX4-185F | 30 × 4 بار نحاسي |
| 110 | CMC-110/3-LX | 218 | CJX4-225F | 30 × 4 بار نحاسي |
| 132 | CMC-132/3-LX | 260 | CJX4-265F | 30 × 4 بار نحاسي |
| 160 | CMC-160/3-LX | 320 | CJX4-330F | 30 × 4 بار نحاسي |
| 185 | CMC-185/3-LX | 370 | CJX4-400F | 30 × 4 بار نحاسي |
| 220 | CMC-220/3-LX | 440 | CJX4-500F | 40 × 5 بار نحاسي |
| 250 | CMC-250/3-LX | 500 | CJX4-500F | 40 × 5 بار نحاسي |
| 280 | CMC-280/3-LX | 560 | CJX4-630F | 40 × 5 بار نحاسي |
| 315 | CMC-315/3-LX | 630 | CJX4-630F | 40 × 5 بار نحاسي |
| 400 | CMC-400/3-LX | 780 | JWCJ20-800 | 50 × 8 بار نحاسي |
| 470 | CMC-470/3-LX | 920 | JWCJ20-1000 | 50 × 8 بار نحاسي |
| 530 | CMC-530/3-LX | 1000 | CKJ7-1600A / 1140 فولت | 50 × 8 بار نحاسي |
| 630 | CMC-630/3-LX | 1200 | CJX4-25 | 50 × 8 بار نحاسي |
لتقديم طلب ، يرجى تقديم نموذج المنتج والمواصفات وحالة التحميل والتطبيق.
ملاحظة خاصة:
إذا احتاج العميل إلى وضع صندوق لوحة المفاتيح خارجيًا ، فمن الضروري طلب ملحقات التثبيت من الشركة المصنعة.عندما يتم وضع صندوق لوحة المفاتيح خارجيًا ، فإنه يحتاج إلى قفل تركيبات التثبيت الخاصة بصندوق لوحة المفاتيح الخارجية على لوحة الباب بحجم فتحة يبلغ 115.5 (ارتفاع) * 104.2 (عرض).لخطوات التثبيت المحددة ، يرجى الرجوع إلى CMC-LX Soft Starter الدليل المرجعي السريع V1.1.pdf.
Soft Starter عبارة عن جهاز تحكم في المحرك يدمج التشغيل الناعم للمحرك والتوقف الناعم ووظائف الحماية المختلفة.يتم توصيله في سلسلة بين مصدر الطاقة والمحرك المتحكم فيه.
عند استخدام المبدئ الناعم لبدء تشغيل المحرك ، يزداد جهد خرج الثايرستور تدريجياً ، ويتسارع المحرك تدريجياً حتى يتم تشغيل الثايرستور بالكامل ، ويعمل المحرك على الخصائص الميكانيكية للجهد المقنن لتحقيق بدء سلس ، تقليل تيار البدء ، وتجنب بدء التعثر الحالي الزائد.
عندما يصل المحرك إلى السرعة المقدرة ، تنتهي عملية البدء.يستبدل المبدئ الناعم تلقائيًا الثايرستور الذي أكمل المهمة بموصل جانبي ، ويوفر الجهد المقنن للتشغيل العادي للمحرك لتقليل فقد حرارة الثايرستور ، وإطالة عمر خدمة المبدئ الناعم ، وتحسين كفاءته التشغيلية ، ومنع شبكة الكهرباء من التلوث التوافقي.
يوفر المبدئ الناعم أيضًا وظيفة توقف ناعمة.التوقف الناعم هو عكس عملية البداية الناعمة.ينخفض الجهد تدريجياً وتنخفض السرعة تدريجياً إلى الصفر لتجنب صدمة عزم الدوران الناتجة عن التوقف الحر.
