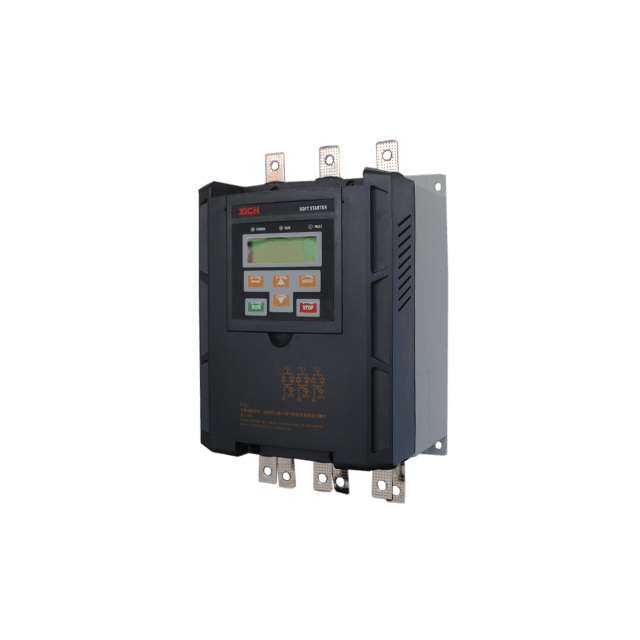

CMC-HX_Smart Type
3phase AC 690V ± 15٪ (Standard wire)، AC380V ± 15٪ (اتصال دلتا داخلي)
قفص السنجاب العادي AC محرك غير متزامن
15 ~ 700 كيلو واط
نموذج عالمي ، مناسب على نطاق واسع لمختلف الأحمال الميكانيكية.تستخدم عادة للمراوح والمضخات والضواغط وما إلى ذلك.
أوضاع تشغيل وإيقاف متعددة
يبدأ منحنى الجهد الأسي ، وبدء منحنى الجهد الخطي ، وبدء المنحنى الأسي الحالي ، وبدء المنحنى الخطي الحالي.يمكن تطبيق عزم بدء التشغيل القابل للبرمجة والحد الحالي لبدء التشغيل في كل وضع.وفقًا للأحمال المختلفة ، يمكنك اختيار منحنى البداية المقابل لتحقيق تأثير البداية المناسب.ال يتم تزويد الجهاز بمجموعة متنوعة من أوضاع التوقف بما في ذلك التوقف الناعم القابل للبرمجة والتوقف الحر والكبح وإيقاف المضخة.الخوارزمية الأساسية الفريدة تجعل المحرك يبدأ ويتوقف بدقة وسلاسة.
وظيفة الحماية المثالية
يكتشف المعلمات الحالية والحمل ، وجود التيار الزائد ، والحمل الزائد ، والحمل الزائد ، والسخونة الزائدة ، وفشل المرحلة ، والدائرة القصيرة ، واختلال التيار ثلاثي الأطوار ، واكتشاف تسلسل الطور ، وخطأ التردد ووظائف أخرى.
معلمات فريدة لتطبيق الحمل
إنه مدمج في عشرة أنواع من أنواع التحميل ليختارها المستخدمون.إنه يوفر منحنى تحكم بداية فريدًا لكل نوع من أنواع الحمل لجعل البداية الناعمة تتناسب مع الحمل ، وذلك لتحقيق أفضل بداية وإيقاف.
مواد مقاومة للحريق
المنتج أقل من 90KW في هيكل بلاستيكي مصنوع من مادة ABS مثبطة للهب ؛بالنسبة لمنتج 90KW وما فوق ، الغطاء العلوي بهيكل بلاستيكي والإطار الرئيسي مصنوع من لوح الألمنيوم والزنك مع ميزات مقاومة الحرارة والتآكل.
واجهة سهلة بين الإنسان والآلة
استخدام لوحة شاشة الكريستال السائل LCD ، واجهة العرض الصينية والإنجليزية تجعل البرمجة وتعديل المعلمات أكثر ملاءمة
وظيفة اتصال متقدمة
اتصالات Modbus RTU القياسية.تعمل وحدة اتصالات Ethernet / GPRS الاختيارية على تسهيل التحكم في اتصال شبكة المستخدم وتحسين مستوى أتمتة النظام وموثوقيته.
فريدة من نوعها SCR تشغيل خوارزمية التحكم في حلقة قريبة
تم تصميم أداة التحكم في الحلقة القريبة الفريد من نوع SCR خصيصًا للحمل القياسي والحمل الثقيل.يمكن للمستخدم اختيار بداية الحد الحالي أو بدء منحدر الجهد وفقًا لظروف التحميل وذلك لتحقيق بداية سلسة تمامًا بدون تذبذب عزم الدوران.
وظيفة المعلمة المزدوجة
مع مجموعتين من المعلمات الأساسية ، يمكنه التحكم في محركين بقدرة مختلفة على التوالي.
التحكم في الإشارة التناظرية
يمكن للمستخدمين إدخال إشارة قياسية 4-20mA أو 0-20mA ، وإجراء ضبط الحد العلوي والسفلي للتناظرية لتحقيق بدء وإيقاف التحكم في المحرك والإنذار.
يمكن أيضًا نقل البيانات (الضغط ودرجة الحرارة والتدفق وما إلى ذلك) عبر بداية ناعمة.يتم توفيرها بوظيفة خرج إشارة تناظرية قياسية 4-20mA أو 0-20mA.
خاصية قوية لمكافحة التدخل
تخضع جميع إشارات التحكم الخارجية للعزل الإلكتروني البصري ، ويتم ضبط مستويات مختلفة من الضوضاء المضادة للتكيف مع التطبيق في البيئات الصناعية الخاصة.
التكيف الذاتي لتردد الطاقة
التكيف الذاتي لتردد الطاقة 50/60 يجعل المستخدم سهل الاستخدام.
ذاكرة خطأ ديناميكية
يمكن تسجيل ما يصل إلى 10 حالات فشل ، مما يسهل العثور على سبب الخلل.
لوحة متحركة
يمكن نقل اللوحة إلى سطح تشغيل المعدات من خلال واجهة الآلة للتحكم عن بعد.
| قوة التحكم | AC110V إلى AC220V + 15٪ ، 50 / 60Hz |
ثلاث مراحل السلطة | معيار الأسلاك AC690V ± 15٪ أسلاك دلتا الداخلية AC380V ± 15٪ |
العملة الرمزية | 18A ~ 780A ، 20 قيمة مصنفة في المجموع |
محرك قابل للتطبيق | قفص السنجاب العادي AC محرك غير متزامن |
وضع البدء | منحنى الجهد الأسي ； منحنى الجهد الخطي ； المنحنى الأسي الحالي ； المنحنى الخطي الحالي. |
وضع التوقف | توقف مجاني ، توقف ناعم ، توقف المضخة ، الفرامل |
المدخلات المنطقية | معاوقة 1.8 كيلو أوم ، مصدر طاقة + 24 فولت |
تردد البدء | يمكن بدء التشغيل بشكل متكرر أو نادر الحدوث ، يوصى بألا يتجاوز عدد الشركات الناشئة في الساعة 10 مرات |
وظيفة الحماية | التيار الزائد ، التحميل الزائد ، الحمولة الناقصة ، السخونة الزائدة ، فشل الطور ، عدم توازن التيار ثلاثي الأطوار ، كشف تسلسل الطور ، ارتفاع درجة حرارة المحرك وخطأ التردد ، إلخ. |
مستوى الحماية | IP00 ، IP20 |
نوع التبريد | التبريد الطبيعي أو تبريد الهواء القسري |
نوع التثبيت | التثبيت الرأسي المثبت على الحائط |
بيئة التثبيت | عندما يكون ارتفاع سطح البحر أعلى من 2000 متر ، يجب استخدام بادئ التشغيل الناعم للاستخدام. درجة الحرارة المحيطة: -25 ~ + 45 درجة مئوية الرطوبة النسبية: أقل من 95٪ (20 درجة مئوية ± 5 درجة مئوية) خالية من الغازات القابلة للاشتعال والمتفجرة والمسببة للتآكل أو الغبار الموصل. تركيب داخلي ، تهوية جيدة ، اهتزاز أقل من 0.5 جرام |
موصلات | تعليمات الأسلاك |
1L1 ، 3L2 ، 5 ل 3 | قم بتوصيل طاقة التيار المتردد ثلاثية الطور ، وتجاوز الموصل |
2T1 ، 4T2 ، 6T3 | توصيل محرك غير متزامن ثلاثي الأطوار |
B1 ، B2 ، B3 | توصيل موصل الالتفافية |
Aمرقع محرك قوة (كو) | نموذج بادئ التشغيل الناعم | التصنيف الحالي (A) | رقم الهيكل | الأبعاد (مم) |
15 | CMC-015/6-HX | 18 | F005 | 172 * 320 * 172 |
22 | CMC-022/6-HX | 24 | ||
30 | CMC-030/6-HX | 30 | ||
37 | CMC-037/6-HX | 39 | ||
45 | CMC-045/6-HX | 45 | ||
55 | CMC-055/6-HX | 60 | ||
75 | CMC-075/6-HX | 76 | ||
90 | CMC-090/6-HX | 90 | ||
110 | CMC-110/6-HX | 110 | ||
132 | CMC-132/6-HX | 150 | F006 | 285 * 474 * 235 |
160 | CMC-160/6-HX | 180 | ||
200 | CMC-200/6-HX | 218 | ||
250 | CMC-250/6-HX | 260 | ||
300 | CMC-300/6-HX | 320 | ||
350 | CMC-350/6-HX | 370 | ||
400 | CMC-400/6-HX | 440 | F007 | 320 * 512 * 235 |
456 | CMC-456/6-HX | 500 | ||
500 | CMC-500/6-HX | 560 | ||
560 | CMC-560/6-HX | 630 | F008 | 400 * 647 * 235 |
700 | CMC-700/6-HX | 780 |
لتقديم طلب ، يرجى تقديم نموذج المنتج والمواصفات والحمل وحالة التطبيق إلى المورد الخاص بك ؛
ملاحظة خاصة: إذا احتاج العميل إلى وضع صندوق لوحة المفاتيح خارجيًا ، فمن الضروري طلب ملحقات التثبيت من الشركة المصنعة.عندما يتم وضع صندوق لوحة المفاتيح خارجيًا ، فإنه يحتاج إلى قفل تركيبات التثبيت الخاصة بصندوق لوحة المفاتيح الخارجية على لوحة الباب بحجم فتحة يبلغ 115.5 (ارتفاع) * 104.2 (عرض).للحصول على خطوات التثبيت المحددة ، يرجى الرجوع إلى دليلنا المرجعي.
نظرًا لأن التكوين القياسي للمبتدئين الناعم يحتوي على محول تيار مدمج ، لا يحتاج المستخدم إلى توصيل كلاهما خارجيًا.
حول XICHI
XICHI هي الشركة الرائدة في صناعة المقبلات الناعمة في الصين. وفقًا لمستوى الجهد للمحرك المتكيف ، تنقسم مبتدئاتنا اللينة إلى مبتدئين بجهد منخفض (سلسلة CMC_LX & HX & MX) والمبتدئين الناعمة ذات الجهد العالي (سلسلة CMV لـ 3/6 / 9kV المحركات).
تم تطوير المنتج وإنتاجه بشكل مستقل ، وقد اجتاز اختبارات صارمة ، مع مجموعة واسعة من التطبيقات وأداء عالي التكلفة.
ندعوك بصدق لتصبح وكيلنا أو موزعنا.دعونا نعمل معا لتطوير السوق!
