محول التردد XFC550
3 مراحل 380V ~ 480V
محرك AC
1.5 (2 حصان) ~ 450 كيلو واط (600 حصان)
أحمال الأغراض العامة مثل المضخات والمراوح والضواغط وغيرها
XFC550 هو محرك تردد متغير عالي الأداء للتحكم في القوة الموجهة ، وميزاته:
1. هذا النموذج مناسب للأحمال العامة والمراوح والمضخات والضواغط ، إلخ.
2. لديه أداء مكافحة ناقلات حلقة مفتوحة, مكافحة ناقلات حلقة مغلقة و V / f التحكم;
3. وظائف توسيع التطبيق المرنة ، بما في ذلك بشكل رئيسي بطاقة توسيع الإدخال / الإخراج, بطاقة توسيع التشفير, بطاقة توسيع PLC;
4. توسيع الاتصالات الغنية ، CANopen ، Profibus ، EtherCAT وبطاقات توسيع الاتصالات الأخرى يمكن توصيلها من خلال واجهة التوسيع ؛
5. 11 كيلو 0 وما فوق النماذج لها مفاعل DC مدمج;
6. لوحة تشغيل LED خارجية يمكن تقديمه ؛
7. الدعم معلقة على الحائط, المضمنة, جنباألى جنب, أسفل العلوي وطرق التثبيت الأخرى ؛
8. تدعم جميع السلاسل المشتركة ناقل تيار مستمر ومصدر طاقة تيار مستمر.
أربع مجموعات من معلمات التحكم في المحرك:
يتم توفير أربع مجموعات من معلمات التحكم في المحرك كمعيار ، والتي يمكن أن تتوافق مع أربعة أنواع من المحركات بمتطلبات عملية مختلفة وقطاعات طاقة.
من الضروري فقط تعيين المعلمات ذات الصلة لكل مجموعة محركات مسبقًا ، والتبديل لاستخدامها من خلال محطة DI ، دون ضبط إضافي للمعلمات.وبهذه الطريقة ، يتم التعامل مع مشكلة النسخ الاحتياطي واستبدال محركات التردد المتغير في موقع المشروع بشكل جيد ، كما تم تحسين موثوقية المشروع.
تكوين منفذ مرن:
يمكن للعملاء اختيار بطاقة توسيع I / O وفقًا لاحتياجاتهم.وفقًا لمتطلبات العملية المختلفة ، يوفر التكوين المرن للكمية الرقمية والكمية التناظرية الراحة لتصميم المشروع وتصحيح الأخطاء.
تطبيقات الامتداد الغنية:
يدعم محرك التردد المتغير من سلسلة XFC550 تطبيق بطاقتي توسعة مدمجتين في نفس الوقت.
قناة واحدة لتوسيع الوظيفة والاتصال ، بما في ذلك بطاقات توسيع IO ، وبطاقات التوسيع القابلة للبرمجة PLC ، وبطاقات توسيع الاتصالات المختلفة ، وما إلى ذلك ؛قناة واحدة من بطاقات توسيع المشفر ، بما في ذلك بطاقات توسيع المشفر المتوافقة مع الواجهات التفاضلية و OC وبطاقات توسيع وحدة الحل ، إلخ. الاستخدام المشترك لتحقيق مجموعة متنوعة من وظائف التحكم في النظام المعقدة.
مراقبة كشك عالية الأداء:
يمكن أن يفي نظام التحكم في المماطلة عالية الأداء والجهد الزائد بشكل أفضل بمتطلبات الحمل للخصائص الميكانيكية المختلفة ، بحيث يمكن أن تكون الخصائص الميكانيكية للمحرك صلبة أو ناعمة ، وتستخدم على نطاق واسع في تطبيقات المعدات الهندسية المختلفة.
العنصر | تخصيص | |
مزود الطاقة | الفولطية | 3 مراحل 380V ~ 480V |
تقلبات الجهد المسموح بها | -15 ％ ~ + 10 ％ | |
تردد مصنف | 50/60 هرتز | |
تقلبات التردد المسموح بها | ± 5 ％ | |
انتاج | | ماكس انتاج التيار الكهربائي | ثلاث مراحل 380V ~ 480V (اذهب بعد جهد الدخل) |
أقصى تردد الإخراج | 500 هرتز | |
تردد الناقل | 0.5 ~ 16 كيلو هرتز (الضبط التلقائي وفقًا لدرجة الحرارة ، ويختلف نطاق الضبط باختلاف الطرز) | |
قدرة التحميل الزائد | 150٪ التصنيف الحالي 60 ثانية ؛ 180٪ تصنيفها الحالي 3s | |
وظائف أساسية | دقة تحديد التردد | الإعداد الرقمي: 0.01 هرتز الإعداد التناظري: أقصى تردد × 0.025٪ |
وضع التحكم | افتح التحكم في متجه الحلقة مكافحة ناقلات حلقة مغلقة V / f التحكم | |
سحب في عزم الدوران | 0.3 هرتز / 150 أوم (SVC) 0 هرتز / 180٪ (تركيز بؤري) | |
مدى السرعة | 1: 200 (SVC) 1: 1000 (تركيز بؤري) | |
دقة استقرار السرعة | ± 0.5 أوم (SVC) ± 0.02 ％ (تركيز بؤري) | |
دقة التحكم في عزم الدوران | ± 5 ％ (تركيز بؤري) | |
زيادة عزم الدوران | تعزيز عزم الدوران التلقائي ؛ زيادة عزم الدوران اليدوي 0.1٪ ~ 30.0٪ | |
منحنى V / F | ثلاث طرق: نوع خطي ؛نوع متعدد النقاطمنحنى N-th للقدرة V / F (1.2 قوة ، 1.4 قوة ، 1.6 قوة ، 1.8 قوة ، 2 طاقة) N | |
منحنى التسارع والتباطؤ | التسارع والتباطؤ الخطي أو على شكل منحنى S ؛ أربعة أنواع من وقت التسارع والتباطؤ ، نطاق وقت التسارع والتباطؤ هو 0.0 ~ 6500.0S | |
الكبح DC | تردد فرملة التيار المستمر: 0.00 هرتز ~ أقصى تردد وقت الكبح: 0.0S ~ 36.0 ثانية القيمة الحالية لعمل الكبح: 0.0٪ ~ 100.0٪ | |
التحكم في الركض | نطاق تردد الركض ： 0.00 هرتز ~ 50.00 هرتز تسريع الركض - وقت التباطؤ ： 0.0s ~ 6500.0s | |
بسيط PLC ، عملية سرعة متعددة المراحل | تشغيل بسرعة تصل إلى 16 مرحلة عبر PLC مدمج أو طرف تحكم | |
المدمج في PID | تم تحقيق التحكم في الحلقة المغلقة في تطبيقات التحكم في العمليات | |
السيطرة على المماطلة الجهد الزائد والتيار الزائد | الحد تلقائيًا من التيار والجهد أثناء التشغيل لمنع توقف الأعطال بسبب التيار الزائد المتكرر والجهد الزائد | |
وظيفة الحد الحالي السريع | قلل من إيقاف التشغيل بسبب زيادة التيار لضمان التشغيل العادي لمحرك التردد المتغير. | |
واجهة التحكم | المدخلات الرقمية | 5 مداخل رقمية متعددة الوظائف ، أحدها يدعم وظيفة إدخال نبضة بحد أقصى 100 كيلو هرتز |
المدخلات التناظرية | 2 مدخلات تناظرية ، كلاهما يدعم المدخلات التناظرية 0 ~ 10V أو 0 ~ 20mA ، تبديل الجهد أو الإدخال الحالي عبر العبور | |
الإخراج الرقمي | عدد 2 من المخرجات الرقمية ذات المجمّع المفتوح ، أحدهما يدعم خرج موجة مربعة بحد أقصى 100 كيلو هرتز | |
خرج تشابهي | 1 خرج تناظري ، يدعم 0 ~ 10V أو 0 ~ 20mA الإخراج التناظري ، تبديل الجهد أو الإخراج الحالي عبر العبور | |
تتابع الانتاج | خرج المرحل أحادي الاتجاه ، بما في ذلك جهة اتصال مفتوحة عادةً ، جهة اتصال واحدة مغلقة عادةً | |
واجهة اتصال قياسية | 1 واجهة اتصال قناة RS485 | |
واجهة التوسع | واجهة توسيع الوظيفة | قابلة للتوصيل ببطاقة توسيع IO ، بطاقة التوسيع القابلة للبرمجة PLC ، إلخ. |
واجهة تحكم التشفير | يمكن توصيله ببطاقات توسع تفاضلية متوافقة و OC ، وما إلى ذلك. | |

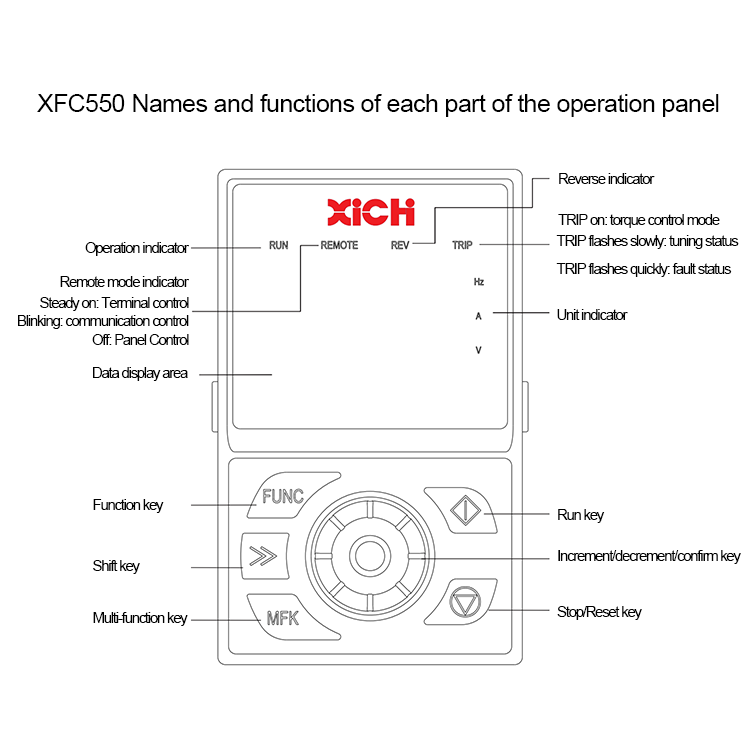

لوحة التشغيل | شاشة رقمية LED | 5- عرض رقمي للمعلمات والإعدادات |
ضوء المؤشر | 4 مؤشرات حالة ، 3 مؤشرات وحدة | |
وظيفة الزر | 5 أزرار وظيفية بما في ذلك زر متعدد الوظائف.يمكن ضبط الوظيفة عبر المعلمة P0-00 | |
وظيفة مقبض المكوك | إضافة وناقص وتأكيد | |
نسخة المعلمة | تحميل وتنزيل سريع المعلمات | |
وظيفة الحماية | الحماية الاساسية | فقدان الطور ، الجهد الزائد ، الجهد المنخفض ، التيار الزائد ، الحمل الزائد ، الحرارة الزائدة ، الدائرة القصيرة الطورية ، خطأ التأريض |
بيئة | حالة تشغيل | داخلي ، لا يوجد غبار موصل ، تلوث بالزيت ، إلخ. |
تعمل درجة الحرارة المحيطة | -10 درجة مئوية ~ + 40 درجة مئوية (40 درجة مئوية ~ 50 درجة مئوية ، derate 1.5٪ لكل 1 درجة مئوية زيادة في درجة الحرارة) | |
رطوبة | أقل من 95٪ رطوبة نسبية ، بدون تكاثف | |
ارتفاع | لا يوجد خفض أقل من 1000 متر ، يتباطأ بنسبة 1٪ لكل ارتفاع 100 متر فوق 1000 متر | |
درجة الحرارة المحيطة للتخزين | -20 درجة مئوية ~ + 60 درجة مئوية | |
اهتزاز | أقل من 5.9 م / ث² (0.6 جم) | |
طريقة التثبيت | تركيب مثبت على الحائط أو مثبت في الخزانة (يتطلب ملحقات تركيب اختيارية) | |
درجة IP | IP20 | |

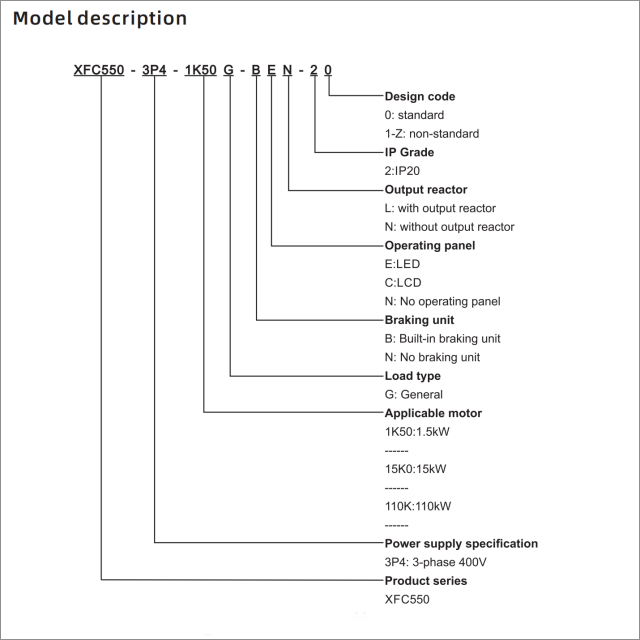

نموذج XFC550-3p4-xxxxG | تكيف Mأوتور Pأوور كيلوواط | مصنفة Input Cقسوة كيلو فولت أمبير | مصنفة Input Cالحالي A | مصنفة Output Cالحالي A |
1 ك 50 | 1.5 | 3.2 | 4.8 | 4 |
2 ك 20 | 2.2 | 4.5 | 6.8 | 5.6 |
4k00 | 4 | 7.9 | 12 | 9.7 |
5 ك 50 | 5.5 | 11 | 16 | 13 |
7 كيلو 50 | 7.5 | 14 | 21 | 17 |
11 ك 0 | 11 | 16 | 24 | 25 |
15 ك 0 | 15 | 21 | 32 | 33 |
18 ك 5 | 18.5 | 26 | 39 | 40 |
22 كيلو 0 | 22 | 29 | 44 | 45 |
30 كيلو 0 | 30 | 39 | 60 | 61 |
37 كيلو 0 | 37 | 48 | 73 | 74 |
45 كيلو 0 | 45 | 58 | 88 | 90 |
55 كيلو 0 | 55 | 71 | 107 | 109 |
75 كيلو 0 | 75 | 96 | 145 | 147 |
90 ك 0 | 90 | 114 | 174 | 176 |
110 كيلو | 110 | 139 | 211 | 211 |
132 ك | 132 | 167 | 253 | 253 |
160 كيلو | 160 | 201 | 306 | 303 |
185 كيلو | 185 | 233 | 353 | 350 |
200 كيلو | 200 | 250 | 380 | 378 |
220 ك | 220 | 275 | 418 | 416 |
250 كيلو | 250 | 312 | 474 | 467 |
280 كيلو | 280 | 350 | 531 | 522 |
315 ك | 315 | 393 | 597 | 588 |
355 ك | 355 | 441 | 669 | 659 |
400 كيلو | 400 | 489 | 743 | 732 |
450 كيلو | 450 | 550 | 835 | 822 |
