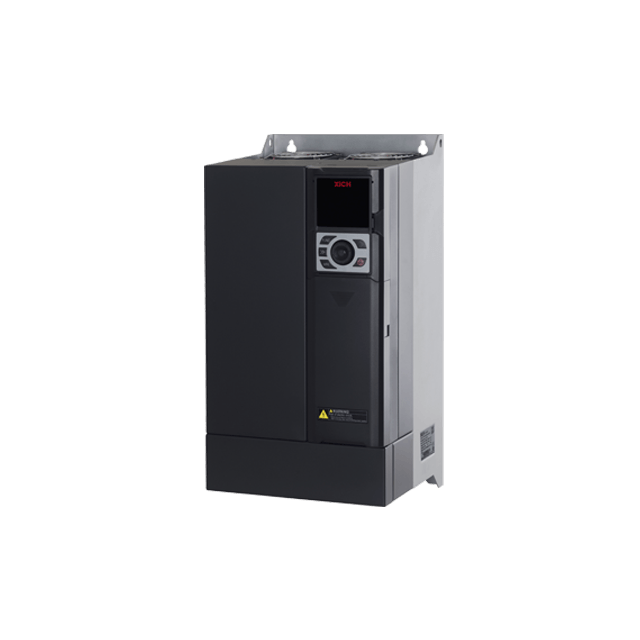

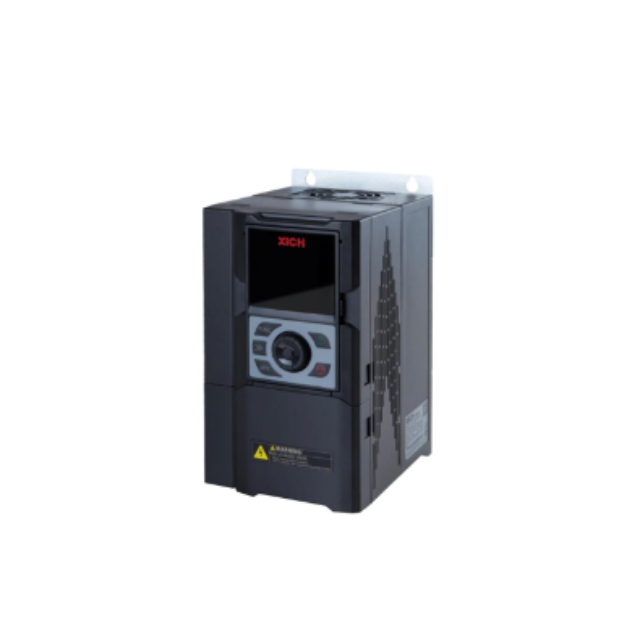

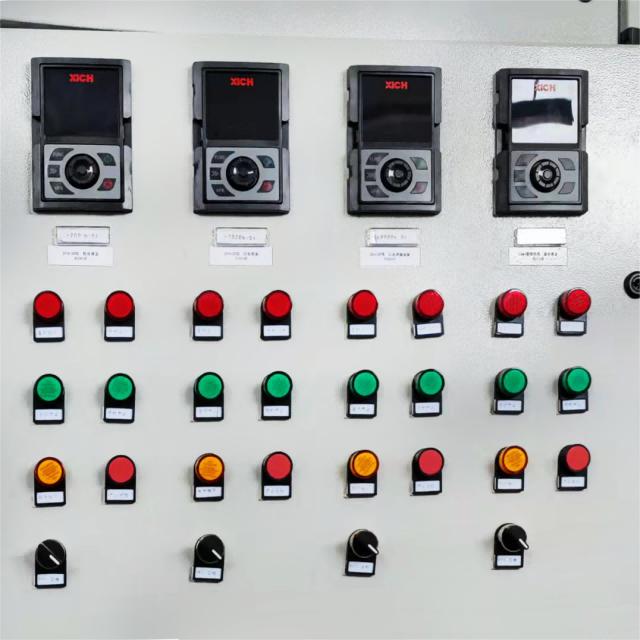

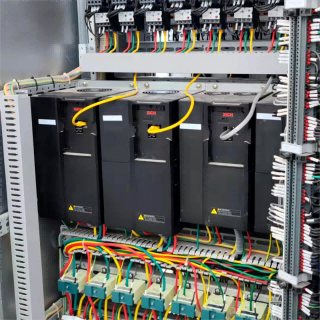

محول التردد للأغراض العامة XFC500 ، ثلاثي الأطوار 380-480 فولت

سلسلة XFC500 VFD عبارة عن محول تردد من نوع تحكم ناقل مفتوح الحلقة.
✔نموذج عالمي يمكن تطبيقه في نطاق واسع.
✔توسيع وظيفة التطبيق المرن ، بما في ذلك بشكل أساسي بطاقة توسيع IO ، بطاقة توسيع PLC.
✔يمكن توصيل بطاقات توسيع الاتصالات (CANopen و Profibus و EtherCAT وما إلى ذلك) من خلال واجهة التوسيع.
✔طرازات 132 كجم وما فوق مع مفاعل تيار مستمر مدمج.
✔يمكن تقديم لوحة مفاتيح تشغيل LED الخارجية.
✔تدعم كل السلاسل ناقل التيار المستمر المشترك ومصدر التيار المستمر.
✔دعم التثبيت على الحائط ، والمضمن ، والمتوازي ، والأعلى والأسفل وطرق التثبيت الأخرى.

توافر الحالة:


رسالتك سلة الاستفسارات

نموذج:
XFC500-G للأغراض العامة）
المنتج العلامة التجارية:
XiChi
مصدر التيار:
3 مراحل 380V ~ 480V ، 50 / 60Hz
محرك قابل للتطبيق:
محرك غير متزامن
قوة المحرك:
1.5 ~ 450 كيلو واط
طلب:
مكافحة ناقلات الأمراض للأغراض العامة VFD.يتم استخدامه لتشغيل المراوح ، ومضخات المياه ، وآلات النسيج ، وأدوات الآلات ، والعديد من معدات الإنتاج الآلي.

تفاصيل محرك التردد المتغير XFC500

وصف XFC500 VFD
الخصائص الرئيسية
نوع التصميم
تحديد
جميع موديلات XFC500
التركيب والتخليص
رسومات الأبعاد
شهادة المطابقة

وصف XFC500 VFD

يستخدم محرك التردد المتغير من سلسلة XFC500 (VFD) أداء عالي DSP (معالجات الإشارة الرقمية) كنواة تحكم ويطبق خوارزمية تحكم ناقل سرعة عالية الأداء بدون مستشعر لتحقيق تحكم وتنظيم دقيق للمحركات غير المتزامنة.تفي وظائف التوسع المرنة والمتنوعة والتصميم الموثوق به بمتطلبات مجموعة متنوعة من التطبيقات والبيئات.

ميزات XFC500 الرئيسية

1. محرك متفوق وأداء حماية

• وظيفة التعلم الذاتي للمعلمة الحركية عالية الدقة

• تحكم عالي الأداء في ناقل الحلقة المفتوحة

• الجهد الزائد المستقر ، التحكم في التيار الزائد ، مما يقلل من عدد حالات الفشل

• وظيفة حماية فعالة لحظية انقطاع التيار الكهربائي

2. تصميم موثوقية عالية

• تصميم تعاوني كهروميكانيكي لضمان التعاون الوثيق بين المكونات الإلكترونية والأجزاء الهيكلية.

• تصميم محاكاة حرارية دقيق يضمن أفضل كفاءة في تبديد الحرارة للمنتج.

• تصميم EMC (توافق كهرومغناطيسي) ممتاز لتقليل التداخل التوافقي ؛

• أكثر من 100 اختبار نظام صارم لضمان الأداء العالي والجودة العالية للمنتجات ؛

• يضمن التحقق من ارتفاع درجة الحرارة للجهاز بأكمله التشغيل الآمن للمنتج.

3. تطبيق مرن

• توسيع وظيفة التطبيق المتعدد يعزز قابلية تطبيق المنتج ؛

• توسيع الاتصالات الغنية لتلبية متطلبات التحكم في الشبكات للحافلات الميدانية المختلفة.

• لوحة مفاتيح LED عالية الأداء ، ومقبض مكوك ، وشاشة واضحة وتشغيل سهل ؛

• دعم ناقل DC المشترك ومصدر طاقة التيار المستمر.

• تأريض مكثف أمان EMC (اختياري) ؛

• طرق تركيب مختلفة - يرجى الرجوع إلى مخطط تركيب المنتج للحصول على التفاصيل.

نوع VFD من سلسلة XFC500

Designation (أي XFC500-3P4-5K50-G-BEN-20)	وصف
XFC500	Xichi رمز المنتج سلسلة محول التردد المنخفض الجهد
3P4	مواصفات الطاقة 3P4 = 3 مراحل ، 400 فولت
5 كيلو 50	قوة المحرك المعدلة 5 كيلو 50 = 5.5 كيلو واط 450 ك = 450 كيلو وات
G	نموذج للأغراض العامة
B	وحدة الكبح ب: وحدة الكبح المدمجة N: بدون وحدة الكبح
E	لوحة التشغيل E: LED ج: LCD N: بدون لوحة التشغيل
N	مفاعل الإخراج L: مع مفاعل الإخراج N: بدون مفاعل الإخراج
2	درجة حماية IP 2 = IP20
0	كود التصميم 0: آلة قياسية 1-Z: آلة غير قياسية

تحديد

غرض		معامل
مزود الطاقة	جهد الإمداد المقدر	ثلاث مراحل 380V ~ 480V
	تقلبات الجهد المسموح بها	-15 ％ ~ + 10 ％
	تردد العرض المقدر	50/60 هرتز
	تقلبات التردد المسموح بها	± 5 ％
انتاج \|	ماكس انتاج التيار الكهربائي	ثلاث مراحل 380V ~ 480V اذهب بعد جهد الإدخال
	أقصى تردد الإخراج	500 هرتز
	تردد الناقل	0.5 ~ 16 كيلو هرتز (الضبط التلقائي وفقًا لدرجة الحرارة ، ويختلف نطاق الضبط باختلاف الطرز)
	قدرة التحميل الزائد	150٪ التصنيف الحالي 60 ثانية ؛ 180٪ تصنيفها الحالي 3s.
وظائف أساسية	دقة تحديد التردد	الإعداد الرقمي: 0.01 هرتز الإعداد التناظري: أقصى تردد × 0.025٪
	وضع التحكم	فتح التحكم في متجه الحلقة (SVC) V / F التحكم
	سحب في عزم الدوران	0.3 هرتز / 150 أوم (SVC)
	مدى السرعة	1: 200 (SVC)
	دقة استقرار السرعة	± 0.5 أوم (SVC)
	زيادة عزم الدوران	تعزيز عزم الدوران التلقائي زيادة عزم الدوران اليدوي 0.1٪ ~ 30.0٪
	منحنى V / F	ثلاث طرق: نوع خطي نوع متعدد النقاط منحنى N-th power V / F (العدد = 1.2 ، 1.4 ، 1.6 ، 1.8 ، 2)
	منحنى التسارع والتباطؤ	التسارع والتباطؤ الخطي أو على شكل منحنى S ؛ أربعة أنواع من وقت التسارع والتباطؤ. نطاق قابل للتعديل 0.0 ~ 6500.0S
	الكبح DC	تردد فرملة التيار المستمر: 0.00 هرتز ~ أقصى تردد وقت الكبح: 0.0s ~ 36.0s القيمة الحالية لعمل الكبح: 0.0٪ ~ 100.0٪
	التحكم في الركض	نطاق تردد الركض ： 0.00Hz ~ 50.00Hz تسريع الركض - وقت التباطؤ ： 0.0s ~ 6500.0s
	بسيط PLC ، عملية سرعة متعددة المراحل	تشغيل بسرعة تصل إلى 16 مرحلة عبر PLC مدمج أو طرف تحكم
	المدمج في PID	تنفيذ التحكم في الحلقة المغلقة في تطبيقات التحكم في العمليات
	السيطرة على المماطلة الجهد الزائد والتيار الزائد	الحد تلقائيًا من التيار والجهد أثناء التشغيل لمنع توقف الأعطال بسبب التيار الزائد المتكرر والجهد الزائد
	وظيفة الحد الحالي السريع	تقليل إيقاف تشغيل خطأ التيار الزائد لضمان التشغيل الطبيعي لمحول التردد
واجهة التحكم	المدخلات الرقمية	5 مداخل رقمية متعددة الوظائف. أحدها يدعم وظيفة إدخال النبض بحد أقصى 100 كيلو هرتز
	المدخلات التناظرية	2 مداخل تناظرية. كلاهما يدعم المدخلات التناظرية 0 ~ 10V أو 0 ~ 20mA ، تبديل الجهد أو الإدخال الحالي عبر العبور
	الإخراج الرقمي	عدد 2 من المخرجات الرقمية ذات المجمع المفتوح. واحد منها يدعم إخراج موجة مربعة 100 كيلو هرتز كحد أقصى
	خرج تشابهي	1 خرج تناظري. دعم الإخراج التناظري 0 ~ 10V أو 0 ~ 20mA ، تبديل الجهد أو الإخراج الحالي عبر العبور
	تتابع الانتاج	خرج مرحل من قناة واحدة ، بما في ذلك جهة اتصال واحدة مفتوحة عادةً ، جهة اتصال واحدة مغلقة عادةً
	واجهة اتصال قياسية	1 واجهة اتصال قناة RS485
واجهة التوسع	واجهة توسيع الوظيفة	قابلة للتوصيل ببطاقة توسيع IO ، بطاقة التوسيع القابلة للبرمجة PLC ، إلخ.
لوحة التشغيل	شاشة رقمية LED	عرض من 5 أرقام للمعلمات والإعدادات
	ضوء المؤشر	4 مؤشرات حالة ، 3 مؤشرات وحدة
	وظيفة الزر	5 أزرار وظيفية بما في ذلك زر متعدد الوظائف.يمكن ضبط الوظيفة عبر المعلمة P0 - 00
	مقبض المكوك	إضافة وناقص وتأكيد
	نسخة المعلمة	تحميل وتنزيل سريع المعلمات
وظيفة الحماية	الحماية الاساسية	فقدان طور الإدخال والإخراج ، والجهد الزائد ، والجهد المنخفض ، والسخونة الزائدة ، والحمل الزائد ، والتيار الزائد ، والدائرة القصيرة ، والجهد والتيار ، والحد السريع للتيار ووظائف الحماية الأخرى
بيئة	حالة تشغيل	داخلي ، لا يوجد غبار وزيت موصل ، إلخ.
	تعمل درجة الحرارة المحيطة	-10 درجة مئوية ~ + 40 درجة مئوية (40 درجة مئوية ~ 50 درجة مئوية ، derate 1.5٪ لكل 1 درجة مئوية زيادة في درجة الحرارة
	رطوبة	أقل من 95٪ رطوبة نسبية ، بدون تكاثف
	ارتفاع التشغيل	لا يوجد خفض أقل من 1000 متر ، يتباطأ بنسبة 1٪ لكل ارتفاع 100 متر فوق 1000 متر (<= 1000 م بدون تخفيض ، > 1000 م مع تخفيض التيار 1٪ لكل 100 م)
	درجة الحرارة المحيطة للتخزين	-20 درجة مئوية ~ + 60 درجة مئوية
	اهتزاز	أقل من 5.9 م / ث² (0.6 جم)
	طريقة التثبيت وضع التركيب	تركيب مثبت على الحائط أو مثبت في الخزانة (تحتاج إلى اختيار ملحقات التثبيت المناسبة)
	درجة حماية IP	IP20

XFC500 VFD لمحرك 1.5 ~ 450kW / 2.0 ~ 604hp

نموذج XFC500-3P4 - G	قوة المحرك		قدرة الإدخال المقدرة كيلو فولت أمبير	تقييم المدخلات الحالية A	تيار الإخراج المقدر A
1 كيلو 50 جرام	1.5 كيلو واط	2.0 حصان	3.2	4.8	4
2K20 ز	2.2 كيلو واط	3.0 حصان	4.5	6.8	5.6
4K00 ج	4kW	5.4 حصان	7.9	12	9.7
5 كيلو 50 جرام	5.5 كيلو واط	7.4 حصان	11	16	13
7 كيلو 50 جرام	7.5 كيلو واط	10.1 حصان	14	21	17
11K0 ز	11 كيلو واط	14.8 حصان	20	30	25
15K0 ز	15 كيلو واط	20.1 حصان	27	41	33
18K5 ز	18.5 كيلو واط	24.8 حصان	33	50	40
22K0 ز	22 كيلو واط	29.5 حصان	38	57	45
30K0 ز	30 كيلو واط	40.2 حصان	51	77	61
37K0 ز	37 كيلو واط	49.6 حصان	62	94	74
45K0 ز	45 كيلو واط	60.3 حصان	75	114	90
55K0 ز	55 كيلو واط	73.8 حصان	91	138	109
75K0 ز	75 كيلو واط	100.6 حصان	123	187	147
90K0 ز	90 كيلو واط	120.7 حصان	147	223	176
110 كيلو جرام	110 كيلو واط	147.5 حصان	179	271	211
132 كيلو جرام	132 كيلو واط	177.0 حصان	167	253	253
160 كيلو جرام	160 كيلو واط	214.6 حصان	201	306	303
185 كيلو جرام	185 كيلو واط	248.1 حصان	233	353	350
200 كيلو جرام	200 كيلو واط	268.2 حصان	250	380	378
220 كيلو جرام	220 كيلو واط	295.0 حصان	275	418	416
250 كيلو جرام	250 كيلو واط	335.3 حصان	312	474	467
280 كيلو جرام	280 كيلو واط	375.5 حصان	350	531	522
315 ك غ	315 كيلو واط	422.4 حصان	393	597	588
355 كيلو جرام	355 كيلو واط	476.1 حصان	441	669	659
400 كيلو جرام	400 كيلو واط	536.4 حصان	489	743	732
450 كيلو جرام	450 كيلو واط	603.5 حصان	550	835	822

ملاحظة: يرجى الاتصال بفريق المبيعات لدينا لاختيار طراز 500 ألف وما فوق.

التركيب والتخليص

أنواع التركيب: تركيب آلة واحدة

تركيب XICHI XFC500

XFC500-3P4 - **** G	تصاعد التخليص (مم)
1 كجم ~ 15 كجم	أ 1 ≥ 150	ب 1 10
18 كجم ~ 160 كجم	أ 1 ≥ 150	ب 1 30

تركيب XICHI XFC500

XFC500-3P4 - **** G	تصاعد التخليص (مم)
185 كجم ~ 450 كجم	أ 1 ≥ 150	ب 1 10	B2 ≥ 20	C1 ≥ 20

أنواع التركيب: تركيب جنبًا إلى جنب

تركيب XICHI XFC500

XFC500-3P4 - **** G	تصاعد التخليص (مم)
1 كجم ~ 15 كجم	أ 1 ≥ 150	ب 1 10	C1 ≥ 10
18 كجم ~ 160 كجم	أ 1 ≥ 150	ب 1 30	C1 ≥ 10

أنواع التركيب: التثبيت الرأسي لأعلى ولأسفل

تركيب XICHI XFC500

XFC500-3P4 - **** G	تصاعد التخليص (مم)
1 كجم ~ 15 كجم	د ١ ٣٠٠
18 كجم ~ 160 كجم	د ١ ٤٠٠

رسومات الأبعاد

أبعاد محول التردد XICHI XFC500

نموذج	W	H	D	w	h	h1	d	t	مسامير التثبيت	الوزن الصافي
XFC500-3P4-1 كيلو-بن -20	110	228	177	75	219	200	172	1.5	م 5	2.5 كجم / 5.5 رطل
XFC500-3P4-2K20G-بن -20
XFC500-3P4-4K00G-بن -20

أبعاد محول التردد XICHI XFC500

نموذج	W	H	D	w	h	h1	d	t	مسامير التثبيت	الوزن الصافي
XFC500-3P4-5K50G-BEN-20	140	268	185	100	259	240	180	1.5	م 5	3.2 كجم / 7.1 رطل
XFC500-3P4-7K50G-BEN-20
XFC500-3P4-11K0G-BEN-20	170	318	225	125	309	290	220			5 كجم / 11 رطل
XFC500-3P4-15K0G-BEN-20
XFC500-3P4-18K5G-BEN-20	190	348	245	150	339	320	240			6 كجم / 13.2 رطل
XFC500-3P4-22K0G-BEN-20

أبعاد محول التردد XICHI XFC500

نموذج	W	H	D	w	h	h1	d	t	مسامير التثبيت	الوزن الصافي
XFC500-3P4-30K0G-BEN-20	260	500	260	200	478	450	255	1.5	م 6	17 كجم / 37.5 رطل
XFC500-3P4-37K0G-BEN-20
XFC500-3P4-45K0G-BEN-20	295	570	307	200	550	520	302	2	م 8	22 كجم / 48.5 رطل
XFC500-3P4-55K0G-BEN-20
XFC500-3P4-75K0G-BEN-20	350	661	350	250	634	611	345	2	م 10	48 كجم / 105.8 رطل
XFC500-3P4-90K0G-BEN-20
XFC500-3P4-110KG-BEN-20
XFC500-3P4-132KG-BEN-20	450	850	355	300	824	800	350	2	م 10	91 كجم / 200.7 رطل
XFC500-3P4-160KG-BEN-20

أبعاد محول التردد XICHI XFC500

نموذج	W	H	D	w	h	h1	h2	d	W1	مسامير التثبيت	الوزن الصافي
XFC500-3P4-185KG-BEN-20	340	121	560	200	1150	1180	53	545	400	م 12	210 كجم / 463.1 رطل
XFC500-3P4-200KG-BEN-20
XFC500-3P4-220KG-BEN-20
XFC500-3P4-250KG-BEN-20
XFC500-3P4-280KG-BEN-20
XFC500-3P4-315KG-BEN-20	340	1445	560	200	1375	1410	56	545	400		245 كجم / 540.2 رطل
XFC500-3P4-355KG-BEN-20
XFC500-3P4-400KG-BEN-20
XFC500-3P4-450KG-BEN-20
