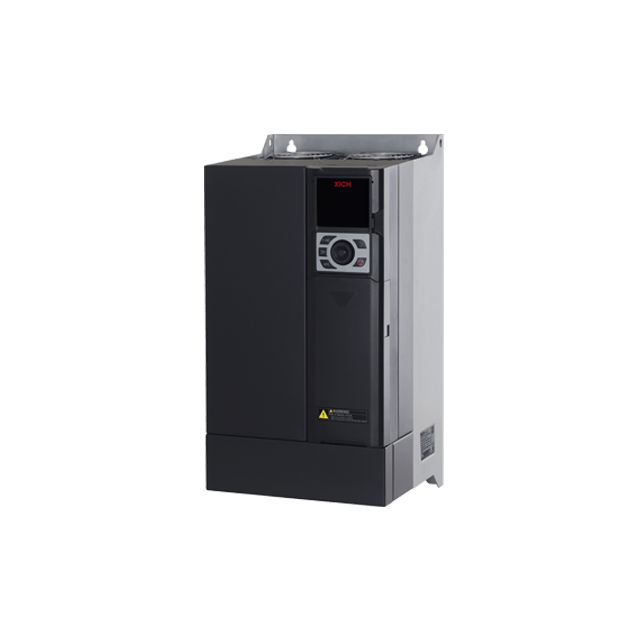

محول التردد XFC500
3 مراحل 380 ~ 480 فولت
محرك AC
1.5 ~ 450 كيلو واط
لمختلف معدات الإنتاج الأوتوماتيكية والمراوح والمضخات وغيرها من المعدات العامة.
هذا النموذج لديه مجموعة واسعة من التطبيقات.
دعم التثبيت على الحائط ، والمدمج ، جنبًا إلى جنب ، ومن أعلى إلى أسفل وطرق التثبيت الأخرى.
تحتوي الموديلات 132KG / 160KP وما فوقها على مفاعل DC مدمج.
توسيع وظيفة التطبيق المرن ، بما في ذلك بشكل أساسي بطاقة توسيع IO ، بطاقة توسيع PLC.
يمكن توصيل توسع الاتصالات الغني ، و CANopen ، و Profibus ، و EtherCAT وبطاقات توسيع الاتصالات الأخرى من خلال واجهة التوسيع.
يمكن تقديم لوحة مفاتيح تشغيل LED الخارجية.
تدعم كل السلاسل قضيب بسبار التيار المستمر ومصدر طاقة التيار المستمر.
| العنصر | تخصيص | |
قوة إمداد | الفولطية | ثلاث مراحل 380V ~ 480V |
تقلبات الجهد المسموح بها | -15 ％ ~ + 10 ％ | |
تردد مصنف | 50/60 هرتز | |
تقلبات التردد المسموح بها | ± 5 ％ | |
انتاج | | الأعلى انتاج التيار الكهربائي | ثلاث مراحل 380V ~ 480V اذهب بعد جهد الإدخال |
أقصى تردد الإخراج | ≤ 500 هرتز | |
تردد الناقل | 0.5 ~ 16 كيلو هرتز (الضبط التلقائي وفقًا لدرجة الحرارة ، ويختلف نطاق الضبط باختلاف الطرز) | |
قدرة التحميل الزائد | النوع G: 150٪ التصنيف الحالي 60 ثانية ؛ 180٪ تصنيفها الحالي 3s نوع P: 120٪ التصنيف الحالي 60 ثانية ؛ 150٪ تصنيفها الحالي 3s | |
وظائف أساسية | دقة تحديد التردد | الإعداد الرقمي: 0.01 هرتز الإعداد التناظري: أقصى تردد × 0.025٪ |
وضع التحكم | فتح التحكم في متجه الحلقة (SVC) V / F التحكم | |
سحب في عزم الدوران | 0.3 هرتز / 150 أوم SVC） | |
مدى السرعة | 1∶200 SVC） | |
دقة استقرار السرعة | ± 0.5 ％ （SVC） | |
زيادة عزم الدوران | تعزيز عزم الدوران التلقائي زيادة عزم الدوران اليدوي 0.1٪ ~ 30.0٪ | |
منحنى V / F | ثلاث طرق: نوع خطي ؛نوع متعدد النقاطمنحنى N-th power V / F (1.2 طاقة ، 1.4 طاقة ، 1.6 طاقة ، 1.8 طاقة ، 2 طاقة) | |
منحنى التسارع والتباطؤ | التسارع والتباطؤ الخطي أو على شكل منحنى S ؛ أربعة أنواع من وقت التسارع والتباطؤ ، نطاق وقت التسارع والتباطؤ هو 0.0 ~ 6500.0S | |
الكبح DC | تردد فرملة التيار المستمر: 0.00 هرتز ~ أقصى تردد وقت الكبح: 0.0S ~ 36.0 ثانية القيمة الحالية لعمل الكبح: 0.0٪ ~ 100.0٪ | |
التحكم في الركض | نطاق تردد الركض ： 0.00 هرتز ~ 50.00 هرتز تسريع الركض - وقت التباطؤ ： 0.0s ~ 6500.0s | |
بسيط PLC ، عملية سرعة متعددة المراحل | تشغيل بسرعة تصل إلى 16 مرحلة عبر PLC مدمج أو طرف تحكم | |
المدمج في PID | تم تحقيق التحكم في الحلقة المغلقة في تطبيقات التحكم في العمليات | |
السيطرة على المماطلة الجهد الزائد والتيار الزائد | الحد تلقائيًا من التيار والجهد أثناء التشغيل لمنع توقف الأعطال بسبب التيار الزائد المتكرر والجهد الزائد | |
وظيفة الحد الحالي السريع | قلل من إيقاف التشغيل بسبب زيادة التيار لضمان التشغيل الطبيعي لمحول التردد | |
مراقبة واجهه المستخدم | المدخلات الرقمية | 5 مداخل رقمية متعددة الوظائف ، أحدها يدعم وظيفة إدخال نبضة بحد أقصى 100 كيلو هرتز |
المدخلات التناظرية | 2 مدخلات تناظرية ، كلاهما يدعم الإدخال التناظري 0 ~ 10 فولت أو 0 ~ 20 مللي أمبير ، تبديل الجهد أو الإدخال الحالي عبر العبور | |
الإخراج الرقمي | عدد 2 من المخرجات الرقمية ذات المجمع المفتوح ، أحدهما يدعم أقصى إخراج موجة مربعة 100 كيلو هرتز | |
خرج تشابهي | 1 خرج تناظري ، يدعم 0 ~ 10V أو 0 ~ 20mA الإخراج التناظري ، تبديل الجهد أو الإخراج الحالي عبر العبور | |
تتابع الانتاج | خرج المرحل أحادي الاتجاه ، بما في ذلك جهة اتصال مفتوحة عادةً ، جهة اتصال واحدة مغلقة عادةً | |
واجهة اتصال قياسية | 1 واجهة اتصال قناة RS485 | |
واجهة التوسع | واجهة توسيع الوظيفة | قابلة للتوصيل ببطاقة توسيع IO ، بطاقة التوسيع القابلة للبرمجة PLC ، إلخ. |
عملية لوحة | شاشة رقمية LED | عرض رقمي من 5 أرقام للمعلمات والإعدادات |
ضوء المؤشر | 4 مؤشرات حالة ، 3 مؤشرات وحدة | |
وظيفة الزر | 5 أزرار وظيفية بما في ذلك زر متعدد الوظائف.يمكن ضبط الوظيفة عبر المعلمة P0-00 | |
مقبض المكوك | إضافة وناقص وتأكيد | |
نسخة المعلمة | تحميل وتنزيل سريع المعلمات | |
محمي دور | الحماية الاساسية | فقدان الطور ، الجهد الزائد ، الجهد المنخفض ، التيار الزائد ، الحمل الزائد ، التيار الزائد ، الدائرة القصيرة بين الطور ، خطأ التأريض |
بيئة | حالة تشغيل | داخلي بدون غبار موصل أو تلوث بالزيت ، إلخ. |
تعمل درجة الحرارة المحيطة | 10 درجة مئوية - + 40 درجة مئوية (40 درجة مئوية ~ 50 درجة مئوية ، derate 1.5٪ لكل 1 درجة مئوية زيادة في درجة الحرارة | |
رطوبة | أقل من 95٪ رطوبة نسبية ، بدون تكاثف | |
ارتفاع | لا يوجد خفض أقل من 1000 متر ، يتباطأ بنسبة 1٪ لكل ارتفاع 100 متر فوق 1000 متر | |
درجة الحرارة المحيطة للتخزين | -20 درجة مئوية ~ + 60 درجة مئوية | |
اهتزاز | أقل من 5.9 م / ث² (0.6 جم) | |
طريقة التثبيت | تركيب مثبت على الحائط أو مثبت في الخزانة (يتطلب ملحقات تركيب اختيارية) | |
درجة IP | IP20 | |
نموذج | قوة المحرك (كيلوواط) | المدخلات المقدرة الاهلية (كيلو فولت أمبير) | المدخلات المقدرة تيار (أ) |
الإخراج المقدر تيار (أ)
|
XFC500-3p4-1k50G-BEN-20 | 1.5 جرام | 3.2 | 4.8 | 4 |
XFC500-3p4-2k20G-BEN-20 | 2.2 جرام | 4.5 | 6.8 | 5.6 |
XFC500-3p4-4k00G-BEN-20 | 4G | 7.9 | 12 | 9.7 |
XFC500-3p4-5K50G / 7K50P-BEN-20 | 5.5 جرام | 11 | 16 | 13 |
7.5 ص | 14 | 21 | 17 | |
XFC500-3p4-7K50G / 11k0P-BEN-20 | 7.5 جرام | 14 | 21 | 17 |
11 ص | 20 | 30 | 25 | |
XFC500-3p4-11K0G / 15K0P-BEN-20 | 11G | 20 | 30 | 25 |
15 ص | 27 | 41 | 33 | |
XFC500-3p4-15K0G / 18K5P-BEN-20 | 15 ز | 27 | 41 | 33 |
18.5P | 33 | 50 | 40 | |
XFC500-3P4-18K5G / 22K0P-BEN-20 | 18.5 جرام | 33 | 50 | 40 |
22 ص | 38 | 57 | 45 | |
XFC500-3P4-22K0G / 30K0P-BEN-20 | 22 ز | 38 | 57 | 45 |
30 ص | 51 | 77 | 61 | |
XFC500-3P4-30K0G / 37K0P-NEN-20 | 30 ز | 51 | 77 | 61 |
37 ص | 62 | 94 | 74 | |
XFC500-3P4-37K0G / 45K0P-NEN-20 | 37 ز | 62 | 94 | 74 |
45 ص | 75 | 114 | 90 | |
XFC500-3P4-45K0G / 55K0P-NEN-20 | 45 جرام | 75 | 114 | 90 |
55 ص | 91 | 138 | 109 | |
XFC500-3P4-55K0G / 75K0P-NEN-20 | 55 ز | 91 | 138 | 109 |
75 ص | 123 | 187 | 147 | |
XFC500-3P4-75K0G / 90K0P-NEN-20 | 75 جرام | 123 | 187 | 147 |
90 ص | 147 | 223 | 176 | |
XFC500-3P4-90K0G / 110KP-NEN-20 | 90 جرام | 147 | 223 | 176 |
110 ص | 179 | 271 | 211 | |
XFC500-3P4-110 كجم / 132KP-NEN-20 | 110 جرام | 179 | 271 | 211 |
132 ص | 200 | 303 | 253 | |
XFC500-3P4-132 كجم / 160KP-NEN-20 | 132 ز | 167 | 253 | 253 |
160 ص | 201 | 306 | 303 | |
XFC500-3P4-160 كجم / 185KP-NEN-20 | 160 جرام | 201 | 306 | 303 |
185 ص | 233 | 353 | 350 | |
XFC500-3P4-185KG / 200KP-NEN-20 | 185 جرام | 233 | 353 | 350 |
200 ص | 250 | 380 | 378 | |
XFC500-3P4-200KG / 220KP-NEN-20 | 200 جرام | 250 | 380 | 378 |
220P | 275 | 418 | 416 | |
XFC500-3P4-220KG / 250KP-NEN-20 | 220 جرام | 275 | 418 | 416 |
250 ص | 312 | 474 | 467 | |
XFC500-3P4-250KG / 280KP-NEN-20 | 250 جرام | 312 | 474 | 467 |
280 ص | 350 | 531 | 522 | |
XFC500-3P4-280KG / 315KP-NEN-20 | 280 جرام | 350 | 531 | 522 |
315 ص | 393 | 597 | 588 | |
XFC500-3P4-315KG / 355KP-NEN-20 | 315 ز | 393 | 597 | 588 |
355 ص | 441 | 669 | 659 | |
XFC500-3P4-355KG / 400KP-NEN-20 | 355 ز | 441 | 669 | 659 |
400 ص | 489 | 743 | 732 | |
XFC500-3P4-400KG / 450KP-NEN-20 | 400 جرام | 489 | 743 | 732 |
450 ص | 550 | 835 | 822 | |
XFC500-3P4-450KG-NEN-20 | 450 جرام | 550 | 835 | 822 |
يكتب | W | H | D | w | h | h1 | d | t | مسامير التثبيت | Net وزن (كلغ) |
XFC500-3P4-1K50G-BEN-20 | 110 | 228 | 177 | 75 | 219 | 200 | 172 | 1.5 | م 5 | 2.5 |
XFC500-3P4-2K20G-BEN-20 | ||||||||||
XFC500-3P4-4K00G-BEN-20 |
يكتب | W | H | D | w | h | h1 | d | t | مسامير التثبيت | Net وزن (كلغ) |
XFC500-3p4-5K50G / 7K50P-BEN-20 | 140 | 268 | 185 | 100 | 259 | 240 | 180 | 1.5 | م 5 | 3.2 |
XFC500-3p4-7K50G / 11k0P-BEN-20 | ||||||||||
XFC500-3p4-11K0G / 15K0P-BEN-20 | 170 | 318 | 225 | 125 | 309 | 290 | 220 | 1.5 | م 5 | 5 |
XFC500-3p4-15K0G / 18K5P-BEN-20 | ||||||||||
XFC500-3P4-18K5G / 22K0P-BEN-20 | 190 | 348 | 245 | 150 | 339 | 320 | 240 | 1.5 | م 5 | 6 |
XFC500-3P4-22K0G / 30K0P-BEN-20 |
يكتب | W | H | D | w | h | H1 | d | t | اصلاح مسامير | Net وزن (كلغ) |
XFC500-3P4-30K0G / 37K0P-NEN-20 | 260 | 500 | 260 | 200 | 478 | 450 | 255 | 1.5 | م 6 | 17 |
XFC500-3P4-37K0G / 45K0P-NEN-20 | ||||||||||
XFC500-3P4-45K0G / 55K0P-NEN-20 | 295 | 570 | 307 | 200 | 550 | 520 | 302 | 2 | م 8 | 22 |
XFC500-3P4-55K0G / 75K0P-NEN-20 | ||||||||||
XFC500-3P4-75K0G / 90K0P-NEN-20 | 350 | 661 | 350 | 250 | 634 | 611 | 345 | 2 | م 10 | 48 |
XFC500-3P4-90K0G / 110KP-NEN-20 | ||||||||||
XFC500-3P4-110 كجم / 132KP-NEN-20 | ||||||||||
XFC500-3P4-132 كجم / 160KP-NEN-20 | 450 | 850 | 355 | 300 | 824 | 800 | 350 | 2 | م 10 | 91 |
XFC500-3P4-160 كجم / 185KP-NEN-20 |
يكتب | W | H | D | W | h | h1 | h2 | d | W1 | اصلاح مسامير | Net وزن (كلغ) |
XFC500-3P4-185KG / 200KP-NEN-20 | 340 | 1218 | 560 | 200 | 1150 | 1180 | 53 | 545 | 400 | م 12 | 210 |
XFC500-3P4-200KG / 220KP-NEN-20 | |||||||||||
XFC500-3P4-220KG / 250KP-NEN-20 | |||||||||||
XFC500-3P4-250KG / 280KP-NEN-20 | |||||||||||
XFC500-3P4-280KG / 315KP-NEN-20 | |||||||||||
XFC500-3P4-315KG / 355KP-NEN-20 | 340 | 1445 | 560 | 200 | 1375 | 1410 | 56 | 545 | 400 | م 12 | 245 |
XFC500-3P4-355KG / 400KP-NEN-20 | |||||||||||
XFC500-3P4-400KG / 450KP-NEN-20 | |||||||||||
XFC500-3P4-450KG-NEN-20 |
