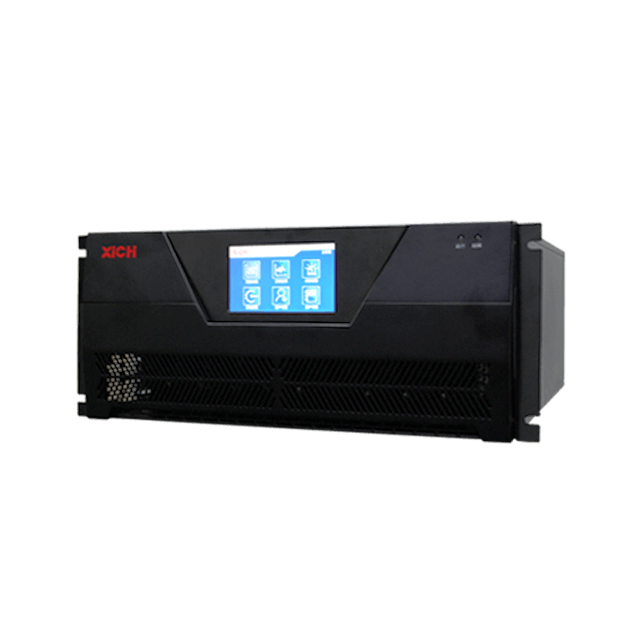

مرشح طاقة نشط معزز ثلاثي الأطوار لتقليل التوافقيات

• مزايا XPQ-E APF

• التطبيقات

• مخططات التعويض التوافقي

• تحديد


• نوع التصميم

• رسومات الأبعاد

مزاياXPQ-E APF

1.  تعويض شامل

يمكنه تحقيق الوظائف الثلاث للتحكم التوافقي ، وتعويض الطاقة التفاعلية ، وتنظيم التيار غير المتوازن ثلاثي الأطوار ، والتعويض الشامل عن مشاكل جودة الطاقة.

في الوقت نفسه ، يمكن الجمع بين الوظائف الثلاث وتحديد أولوياتها وفقًا لبيئة التحميل والاحتياجات.

2. نطاق ترشيح واسع واستجابة سريعة

2-50 يمكن تعويض التوافقيات في نفس الوقت ، أو يمكن اختيار توافقي محدد للتعويض ، ويكون إجمالي معدل التشويه الحالي بعد التعويض أقل من 5٪.

تعتمد خوارزمية الكشف عن التيار التوافقي على الكفاءة خوارزمية TTA، وهو سريع ودقيق ويحقق بالفعل استجابة كاملة لـ 10 مللي ثانية.

3. الجودة العالية للمكونات الأساسية

الأصل الألماني IGBT وحدة طوبولوجيا من ثلاثة مستويات.

تشكل رقاقة التحكم TIDSP الأمريكية وشرائح FPGA من سلسلة ALTERA و CYCLONE 3 نظام تحكم قوي ثلاثي النواة.

تجعل شريحة تحويل بيانات A / D ذات المدخلات المزدوجة عالية السرعة من TI 12 بت من أخذ عينات الإشارة أكثر دقة وموثوقية.

4. كفاءة تبديد الحرارة

إن التصميم الهيكلي لطبقات تبديد الحرارة يجعل مجرى الهواء مستقلاً ، ويحسن أداء تبديد الحرارة ، ويعزل الغبار والملوثات الأخرى بشكل فعال.

5. مروحة مستقلة ، قابلة للفصل

يمكن تفكيك المروحة وتجميعها بشكل مستقل ، وهو أمر سهل ومريح للاستبدال ويعزز موثوقية تبديد الحرارة.

6. تصميم وحدات

يمكن الجمع بين وحدات السعة المختلفة بشكل تعسفي لتحسين الموثوقية وقابلية الصيانة للماكينة بأكملها.

7. واجهة الإنسان والآلة

إنها تعتمد شاشة لمس LCD عالية الدقة بحجم 5 بوصات تعمل باللمس لقياس بيانات التشغيل المختلفة للمنتج في الوقت الفعلي وتغيير معلمات التحكم عبر الإنترنت.العملية بسيطة ويمكن التحكم فيها عن بعد من خلال تطبيق الهاتف المحمول.

تطبيقات مرشح الهارمونيك النشط

يمكن أن تكون المرشحات التوافقية النشطة على نطاق واسع تستخدم في شبكات التوزيع الصناعية والتجارية والمجموعات المؤسسية. مثل: أنظمة الطاقة ، شركات الطلاء بالكهرباء ، معدات معالجة المياه ، شركات البتروكيماويات ، مراكز التسوق الكبيرة ومباني المكاتب ، شركات الإلكترونيات الدقيقة ، أنظمة الإمداد بالطاقة في المطارات / الموانئ ، المؤسسات الطبية ، إلخ.

تحتوي هذه الأماكن على عدد كبير من الأحمال غير الخطية ، ويتم إنشاء التوافقيات بواسطة الأحمال غير الخطية.

الأحمال غير الخطية الشائعة هي:

1. بداية لينة (بداية المحرك SCR) ؛

2. تبديل التيار الكهربائي ، UPS ، مكونات العاكس ، شواحن البطارية ؛

3. محول التردد.

4. معدات صور البيانات الإلكترونية - مثل معدات إرسال الراديو مثل التلفزيون ، ومعدات الإضاءة التي يمكن التحكم فيها ؛

5. المقومات ، مصابيح الفلورسنت ، إلخ.

الفوائد الاقتصادية للتحكم التوافقي

1. توفير الطاقة 5٪ ~ 8٪

2. تقليل السعة وتقليل الاستثمار في المحولات والقواطع والكابلات

3. تحسين الإنتاجية والحفاظ على إمدادات الطاقة المستمرة

3 أنواع من مخطط التعويض التوافقي

الحل 1: التعويض المركزي

إدارة مركزية للمحولات وتعويض التيارات التوافقية والتيارات التفاعلية في الحافلات العامة لضمان التشغيل الآمن لشبكة المستوى الأعلى.

مناسب للمناسبات:

حيث يكون عدد الأحمال غير الخطية كبيرًا وقوة الأحمال الفردية صغيرة.

الحل 2: تعويض الفرع

يتم إجراء التصفية على الدائرة الفرعية ذات المحتوى التوافقي الكبير في شبكة الطاقة لضمان عدم تدفق التيار التوافقي للدائرة الفرعية إلى الناقل المشترك.

مناسب للمناسبات:

حيث تتركز الأحمال غير الخطية في نفس الدائرة الفرعية.

الحل 3: التعويض في الموقع

يتم إجراء تعويض محلي للحمل للتأكد من أن التيار التوافقي لا يتداخل مع المعدات الأخرى.

تنطبق على:

حمولة غير خطية ذات سعة كبيرة.

تحديد

نوع التصميم

رسومات الأبعاد

نوع الدرج

نوع مثبت على الحائط
